FlowMap采样原理

QSTX2024/9/6大约 4 分钟

对FlowMap的原理进行解释，并在Unity Shader中做简单实现

0.前言

FlowMap的关键并不在于使用两个相隔半个周期的采样。FlowMap可以使用任意多次且不低于一次的采样，其关键在于如何构造这些采样结果的权重，使得每个采样在跳变时权重为0。

其实一次采样也行，保证新旧周期切换时uv连续即可。

想要让图形在视觉上发生运动，不外乎两种情况：改变顶点位置和改变顶点颜色。让模型（普通mesh或蒙皮mesh）发生运动就属于前者，而神奇的FlowMap就属于后者。

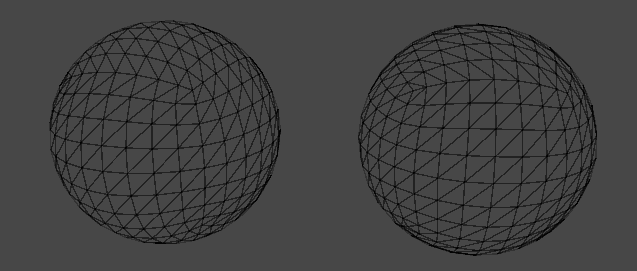

假设现在需要制作一个水面在球体表面循环流动的效果，上图中就是两种典型的实现方式。左边是通过旋转模型实现，右边是通过改变模型UV实现。

FlowMap在时间尺度上通过更改顶点的UV坐标，让顶点上的发生变化，就仿佛上一个帧中颜色相同的顶点移动到当前顶点一样。如果在一片区域内实现这种效果，就可以看到某块区域发生移动的视觉效果，这就是FlowMap的魔法。

想要在视觉上实现自然运动，那最应该避免的就是防止顶点瞬移，在FlowMap中就是要防止顶点颜色突然跳变，即【顶点颜色需要在时间尺度上连续】

如果让整个贴图的uv在同一方向上移动，只需要保证BaseMap四方连续就好（如上方gif右侧的球体所示）。但是如果只是让贴图某个区域周期性流动呢？

不妨将BaseMap的采样抽象为函数 $c=f(u,v)$

应用FlowMap的过程抽象为:

(u_t, v_t) = \text{flow}(u, v, t) = (u, v) + \text{dir} \cdot t

但是一般情况下认为顶点是从附近移动过来的而不是无穷远处，因此不会让时间t过大而采样到很远的点。故上式改写为

(u_t, v_t) = \text{flow}(u, v, t) = (u, v) + \text{dir} \cdot fract(t)

故使用FlowMap后的顶点颜色为

c_t = f(u_t,v_t) = g(u,v,t)

很明显 $c_t$ 是一个周期函数，这是从 $fract(t)$ 这个操作引入进来的。因此顶点色 $c_t$ 在新旧周期切换时很容易发生突变，除非恰好在切换时uv是连续的（但这通常很难做到，因为BaseMap上有很多像素，而FlowMap上记录的流动方向一般并不是整体一致的）。

因此可以进行多次错开周期的采样，让每次采样颜色的权重在接近周期切换时权重渐变到0，最后将这些采样颜色加权求和作为最终输出颜色。因为每个采样颜色在发生跳变时权重为0，所以并不会导致最终颜色发生跳变。

这里使用 $x$ 指代时间 $t$ ， $f$ 指代顶点色 $c$ ， $y$ 指代采样uv $(u,v)$

另外 $w$ 表示采样频率，采样周期为 $T = \frac{1}{w}$

假设使用两次FlowMap采样，第二次采样比第一次提前 $d$ 个周期，故有：

y_{1}=\operatorname{mod}\left(wx,1\right)

y_{2}=\operatorname{mod}\left(wx+d,1\right)

进一步假设BaseMap的采样函数为： $f=y^{3}+y^{2}$ ，故有：

f_{1}=y_{1}^{3}+y_{1}^{2}

f_{2}=y_{2}^{3}+y_{2}^{2}

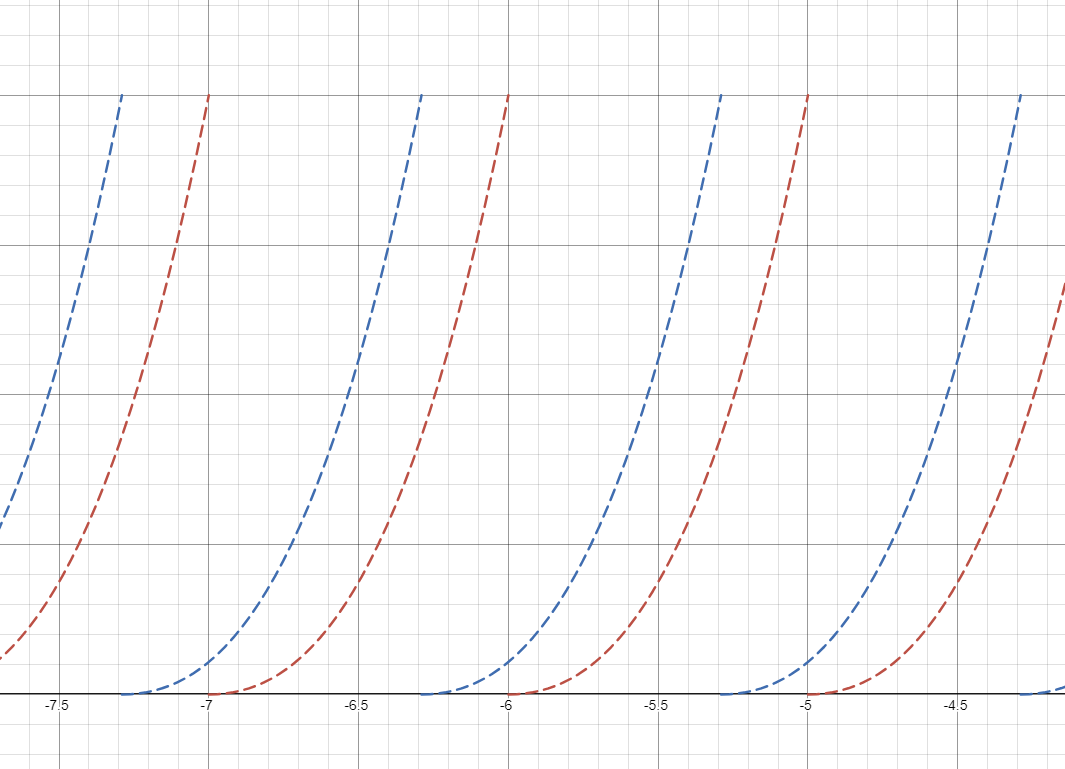

$f_{1}$ 和 $f_{2}$ 关于时间的变化如下图所示，很明显两者关于时间是不连续的

但是可以通过两者混合加权来实现最终颜色 $c=f_{1}w_{1}+f_{2}w_{2}$ 在时间上是连续的，只需要保证 $f_{1}$ 和 $f_{2}$ 的权重 $w_{1}$ 和 $w_{2}$ 在新旧周期更换时值为0

本文构造的权重函数为：

w_{1}=\min\left(\frac{y_{1}}{1-d},\frac{1-y_{1}}{d}\right)

w_{2}=1-w_{1}

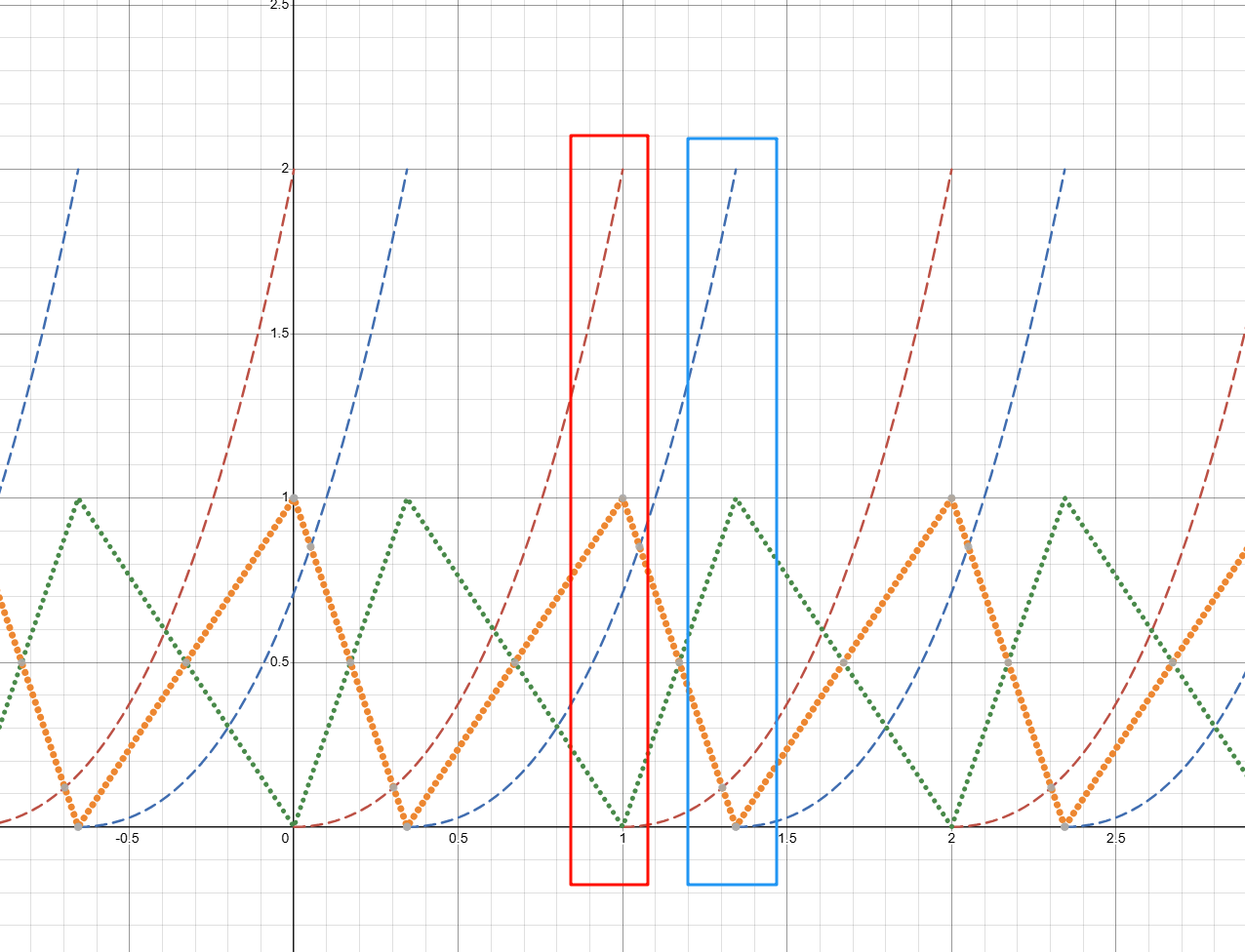

关于时间的变化如下图所示

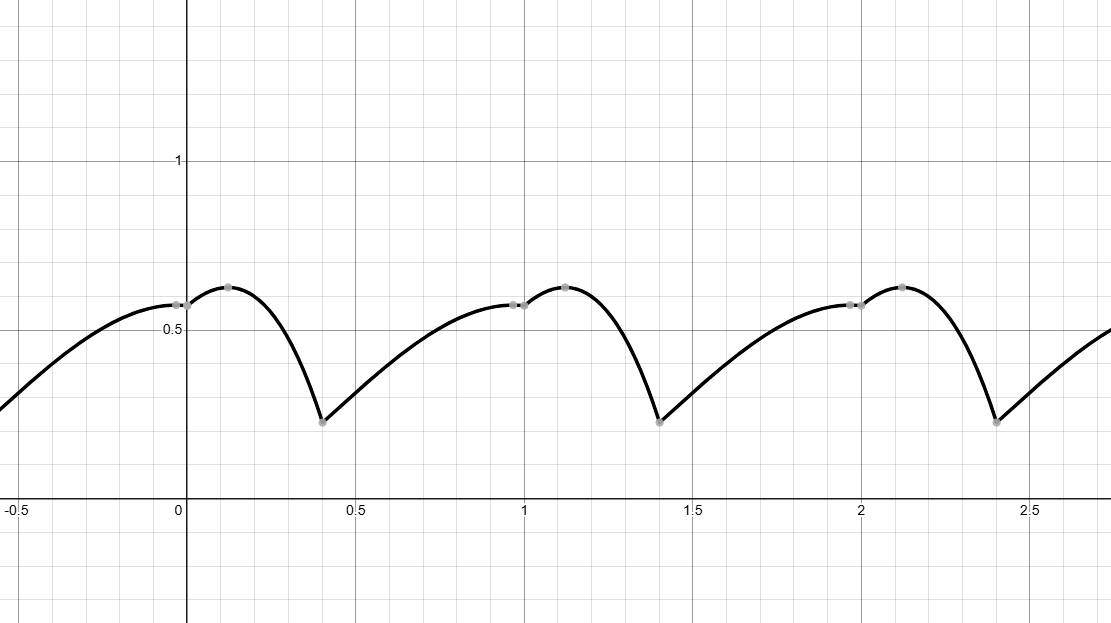

最终颜色 $c=f_{1}w_{1}+f_{2}w_{2}$ 在时间上是连续的。【虽然目前一阶不连续，但是可以通过构造更加巧妙的权重函数来实现一阶连续】

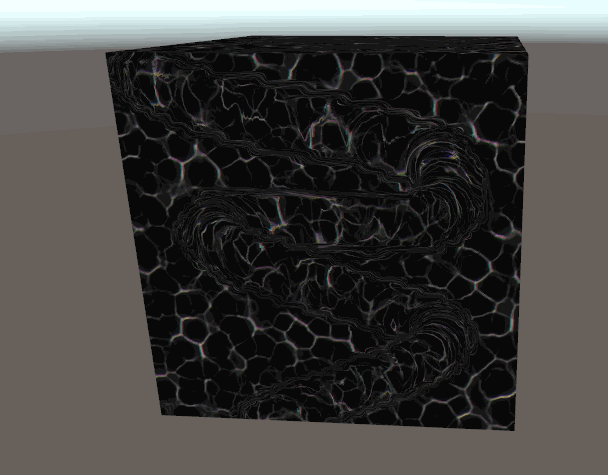

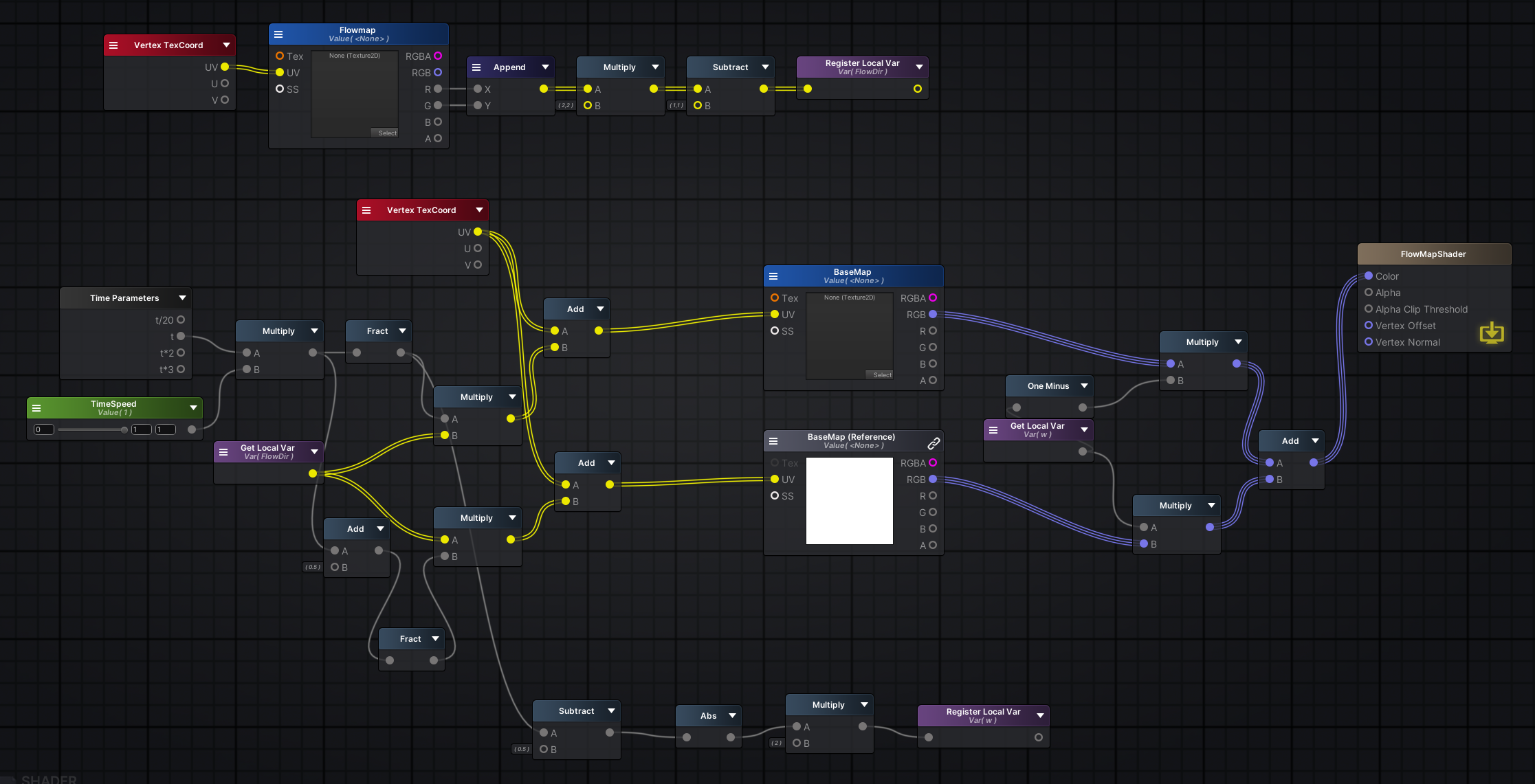

使用ASE编写了FlowMap采样的Shader，实现一个简陋的流动效果
