NeRF 与 3D 高斯泼溅 (3D Gaussian Splatting) - 神经渲染新范式

引言：新视角合成与神经渲染

新视角合成（Novel View Synthesis） 的目标：给定一个场景的若干张已知视角照片，合成出任意新视角下的图像。

传统做法（多视图立体 + 网格重建 + 纹理）在复杂几何、半透明、毛发、反射上很吃力。神经渲染换了思路：

不重建显式网格，而是学习一个可微的场景表示，让它在已知视角下渲染出的图像匹配照片；训练好后就能渲染新视角。

NeRF 用隐式神经场表示，3DGS 用显式高斯点云表示 —— 这是两者最根本的分野。

---

一、NeRF（Neural Radiance Fields）

核心思想：场景 = 一个 5D 连续函数

NeRF 用一个 MLP（多层感知机） 把场景表示为一个连续函数：输入空间位置与观察方向，输出该点的颜色与体密度。

$$F_\Theta:\quad (x, y, z, \theta, \phi) \;\longrightarrow\; (\mathbf{c}, \sigma)$$

• 输入：3D 位置 $(x,y,z)$ + 2D 观察方向 $(\theta,\phi)$。
• 输出：RGB 颜色 $\mathbf{c}$（与视角相关，能表现高光/反射）+ 体密度 $\sigma$（与视角无关，是几何）。
• 整个场景就"编码"在 MLP 的权重 $\Theta$ 里 —— 这是隐式表示。

体渲染：如何从场看到像素

要渲染一个像素，从相机沿该像素方向投出一条光线 $\mathbf{r}(t)=\mathbf{o}+t\mathbf{d}$，在光线上采样若干点，查询 MLP 得到各点 $(\mathbf{c},\sigma)$，再用体渲染积分累积成像素颜色：

$$C(\mathbf{r}) = \int_{t_n}^{t_f} T(t)\,\sigma(t)\,\mathbf{c}(t)\,\mathrm{d}t, \qquad T(t) = \exp\!\left(-\int_{t_n}^{t}\sigma(s)\,\mathrm{d}s\right)$$

• $\sigma(t)$：密度，越大越"实"。
• $T(t)$：透射率，光走到 $t$ 处还剩多少没被挡住（前面越实、$T$ 衰减越快）。
• 直觉：每个采样点的贡献 = 它的颜色 × 它的密度 × 光能到达它的概率。离散化后就是沿光线的加权和（$\alpha$ 合成）。

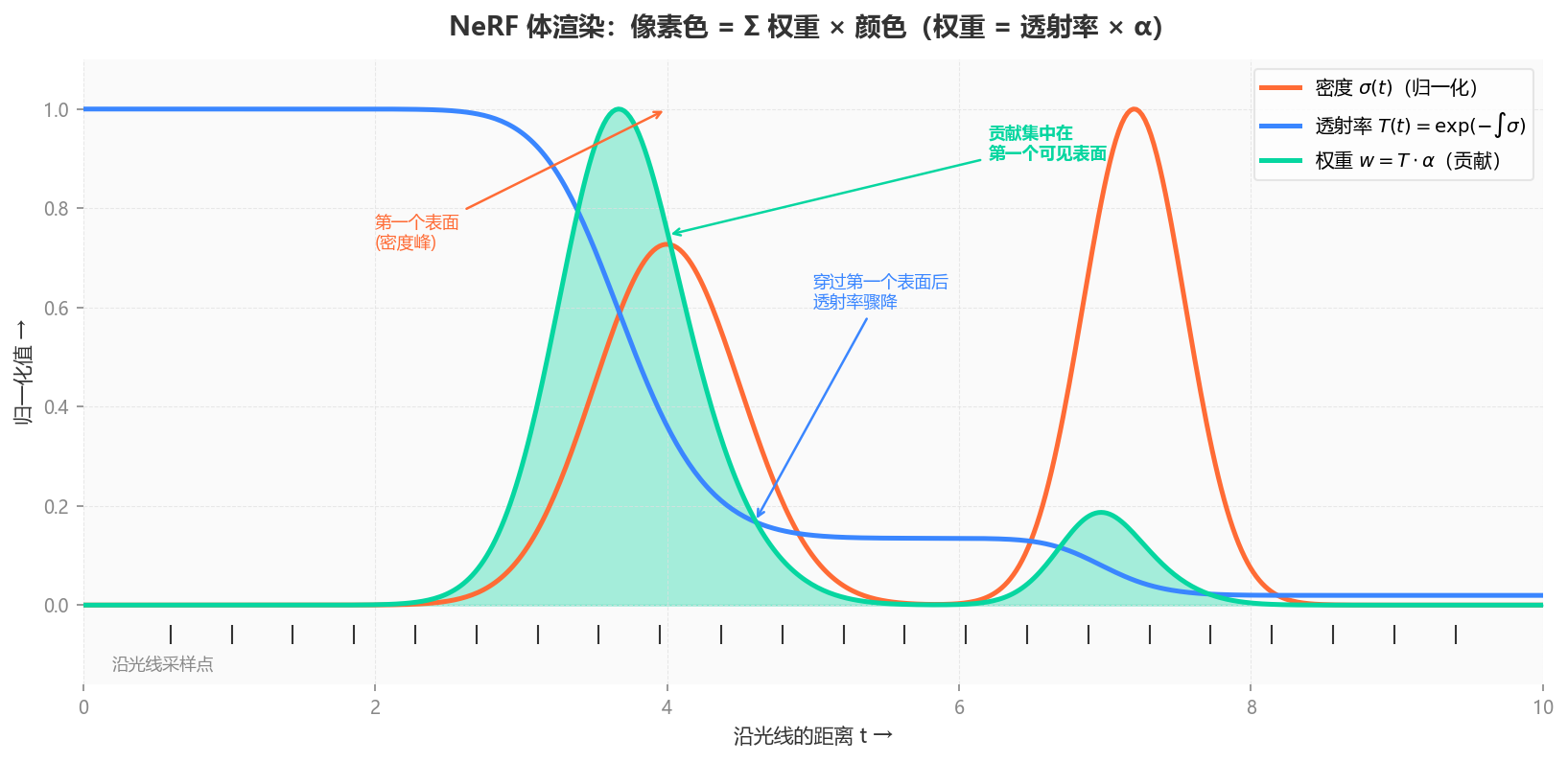

下图展示沿一条光线的采样、密度、透射率与权重：

NeRF 体渲染沿光线采样

训练：可微渲染 + 光度损失

整个渲染过程可微，于是用"渲染结果 vs 真实照片"的光度损失反传、优化 MLP 权重。相机位姿通常由 COLMAP 等 SfM 预先估计。

两个关键技巧

• 位置编码（Positional Encoding）：直接把低维坐标喂 MLP 会丢高频细节（MLP 有低频偏好）。用一组不同频率的 $\sin/\cos$ 把坐标升维：

$$\gamma(p) = \big(\sin(2^0\pi p),\cos(2^0\pi p),\dots,\sin(2^{L-1}\pi p),\cos(2^{L-1}\pi p)\big)$$

才能重建清晰纹理与边缘。

• 分层采样（Hierarchical Sampling）：先用 coarse 网络粗采样估计密度分布，再据此在"有内容"处 fine 网络加密采样，把算力花在刀刃上。

优缺点

优点	缺点
画质高、能表现视角相关效果与半透明	训练慢（原版数小时~一天）
表示紧凑（一个 MLP，存储小）	渲染慢：每像素每光线要几十~上百次 MLP 查询，难实时
连续表示、可插值	原版静态场景、单场景一模型

后续变体（简述）

• Instant-NGP：用多分辨率哈希编码替代纯 MLP，训练/渲染提速几个数量级（秒级训练）。
• Mip-NeRF / Mip-NeRF 360：解决多尺度走样、无界场景。
• 动态 NeRF、可泛化 NeRF 等大量后续工作。

---

二、3D 高斯泼溅（3D Gaussian Splatting, 3DGS）

3DGS（2023）针对 NeRF 的渲染慢痛点，换用显式表示 + 光栅化，实现实时渲染且质量相当。

核心思想：场景 = 一堆各向异性 3D 高斯

用大量（常数百万个）3D 高斯基元显式表示场景。每个高斯有：

参数	含义
位置 $\mu$	3D 中心
协方差 $\Sigma$	形状与朝向；分解为旋转 $R$ + 缩放 $S$（$\Sigma = R S S^\top R^\top$）→ 各向异性椭球
不透明度 $\alpha$	透明度
颜色（SH 系数）	用球谐表示视角相关颜色

一个 3D 高斯在空间的分布：

$$G(\mathbf{x}) = \exp\!\left(-\tfrac{1}{2}(\mathbf{x}-\mu)^\top \Sigma^{-1} (\mathbf{x}-\mu)\right)$$

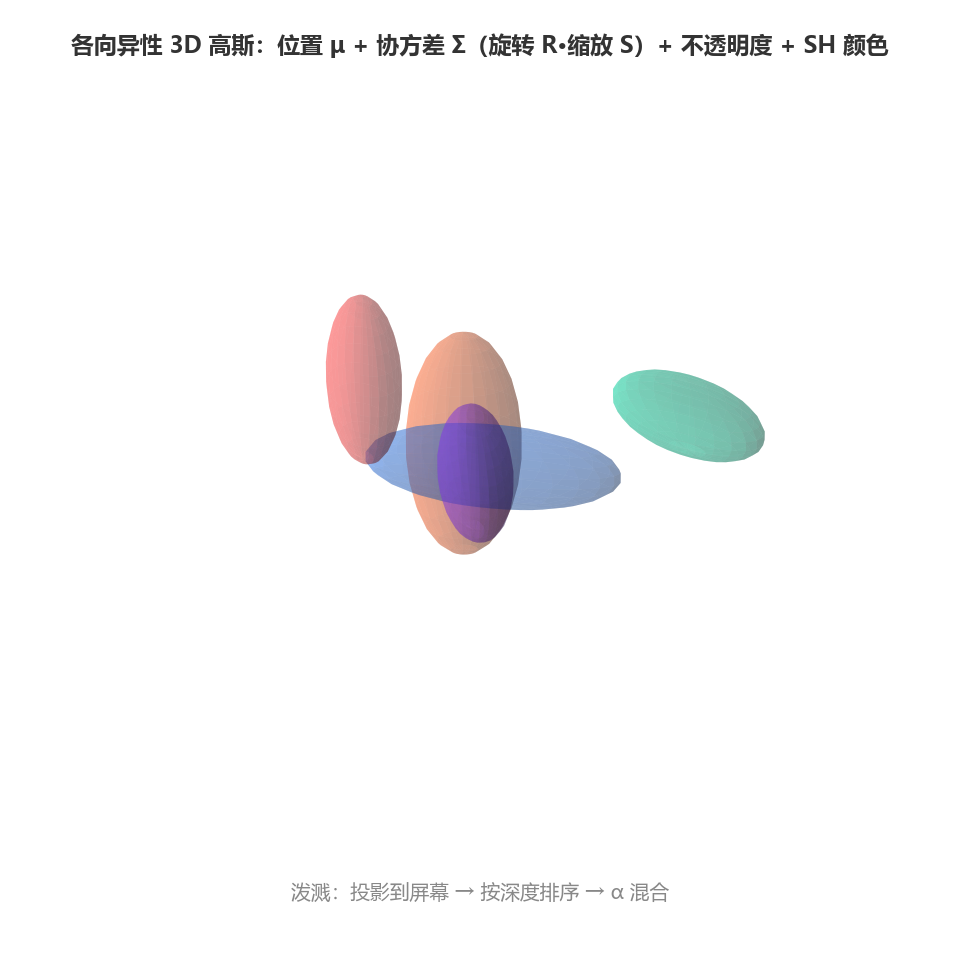

一簇形状、朝向各异的各向异性 3D 高斯（协方差决定椭球的拉伸与旋转）：

各向异性 3D 高斯

这里用球谐表示随观察方向变化的颜色，与 PBR 的漫反射 IBL、全局光照 GI 的 Light Probe 是同一套球谐工具。

泼溅光栅化：为什么能实时

3DGS 不做光线步进，而是把 3D 高斯投影（splat）到屏幕当成 2D 高斯来光栅化：

• 3D 协方差经投影得到 2D 屏幕空间协方差（一个椭圆"泼点"）。
• 按深度排序后做 α 混合（和半透明排序类似，呼应渲染管线）。
• 全程是光栅化 + 排序 + 混合，高度并行、GPU 友好 → 实时（而非 NeRF 的逐点 MLP 查询）。

训练：可微光栅化 + 自适应密度控制

• 从 SfM 稀疏点云初始化高斯，光栅化同样可微，反传优化每个高斯的参数。
• 自适应密度控制（Adaptive Density Control）：细节不足处克隆/分裂出更多高斯，透明/冗余的剪枝掉 —— 动态调整高斯数量与分布。

优缺点

优点	缺点
实时渲染（光栅化，非逐点查询）	存储大：数百万高斯，显存/磁盘占用高
训练相对快（分钟级）、质量与 NeRF 相当或更好	编辑困难（一堆无结构高斯点，不像网格好改）
显式表示，易与传统光栅管线结合	原版静态场景为主；对未见区域/稀疏视角外推弱

---

三、NeRF vs 3DGS 对比

维度	NeRF	3D 高斯泼溅
表示	隐式（MLP 神经场）	显式（3D 高斯点云）
渲染方式	体渲染 + 光线步进（逐点查 MLP）	泼溅光栅化 + 深度排序 α 混合
渲染速度	慢（原版难实时；Instant-NGP 提速）	实时
训练速度	慢（原版；Instant-NGP 秒级）	较快（分钟级）
画质	高	高（相当或更好）
存储	小（一个 MLP）	大（数百万高斯）
可编辑性	差（隐式）	差~中（显式但无结构）
与传统管线结合	难	较易（本质是光栅化基元）

一句话：NeRF 用"隐式神经场 + 体渲染"换来紧凑表示但慢；3DGS 用"显式高斯 + 光栅化泼溅"换来实时但占空间。3DGS 目前是实时新视角合成的热门方向。

---

四、应用与生态

• 三维重建 / 场景捕捉：用手机/相机多角度拍摄即可重建可自由漫游的场景。
• 数字资产 / 文博 / 房产 / 影视：真实场景快速数字化。
• 发展方向（演进快，hedge）：动态/4D（含时间的场景）、可编辑/可组合、大规模城市级、与网格/传统管线混合渲染、压缩与流式化等。

---

五、与传统渲染的关系

• 范式差异：传统实时渲染是"已知几何/材质 → 光栅化/光照"；NeRF/3DGS 是"从照片反推场景表示 → 渲染新视角"，属于逆向、数据驱动的路线。
• α 混合与排序：3DGS 的深度排序 + α 混合，与传统半透明渲染同源（见渲染管线）。
• 球谐（SH）：3DGS 用 SH 表视角相关颜色，与 PBR 漫反射 IBL、全局光照 GI 的 Light Probe 是同一数学工具。
• 性能视角：3DGS 的实时性、存储与带宽权衡，同样适用性能分析的思路。

---

附：核心概念速查

概念	说明
新视角合成	由若干已知视角照片合成任意新视角图像
NeRF	用 MLP 把场景表示为 5D 连续场 $(x,y,z,\theta,\phi)\to(\mathbf{c},\sigma)$
体渲染	沿光线按透射率 $T$ + 密度 $\sigma$ 累积颜色
位置编码	用多频 sin/cos 升维，补回高频细节
分层采样	coarse 估分布 → fine 加密，省算力
3DGS	用大量各向异性 3D 高斯显式表示 + 泼溅光栅化
泼溅（Splatting）	3D 高斯投影成 2D、排序 α 混合，实时
自适应密度控制	训练中克隆/分裂/剪枝高斯
SH 颜色	球谐表视角相关颜色（同 PBR/GI 的 SH）

总结

• NeRF 开创了神经渲染范式，用 MLP 将场景编码为隐式 5D 神经辐射场，通过可微体渲染从多视角照片训练，画质高但渲染慢。
• 3D 高斯泼溅（3DGS）以显式各向异性 3D 高斯基元替代隐式场，通过泼溅光栅化实现实时渲染，训练更快、质量相当。
• 位置编码和分层采样是 NeRF 的关键技巧，弥补了 MLP 的高频细节缺失并优化了采样效率。
• 3DGS 的球谐颜色表示与 PBR/全局光照中的球谐是同一数学工具，α 混合与半透明渲染同源。
• 表示方式的根本差异（隐式 vs 显式）决定了渲染速度、存储占用和可编辑性上的不同取舍。
• 当前方向包括动态/4D 场景、可编辑表示、大规模场景、压缩流式化以及与传统渲染管线混合。
