后处理管线 (Post-Processing) - 全屏效果与画面增强
引言：后处理是什么
主渲染得到的是一张（通常是 HDR 的）图像；后处理把它当作输入，用一连串全屏 Pass 施加效果（Bloom、色调映射、DOF、颜色分级…），最终产出呈现给屏幕的图像。
- 每个效果通常是一个或几个全屏 Pass（对屏幕纹理采样计算），开销与几何无关、与分辨率相关。
- 顺序至关重要 —— 尤其色调映射（HDR→LDR）前后，效果表现完全不同。
一、典型后处理链与顺序
关键顺序原则：
- Bloom 在色调映射之前（需在 HDR 线性空间提取高亮）。
- 色调映射把 HDR 压到 LDR，是分水岭。
- 颜色分级通常在色调映射之后（对 LDR 调色，或用 LUT）。
- TAA 通常更靠前（在主渲染阶段解析）；FXAA 等纯后处理 AA 靠后。
- UI 在后处理之后叠加，避免被模糊/调色污染。
二、Bloom（泛光）
模拟强光在镜头/眼睛中的光晕溢出。
- 必须在 HDR 空间做：只有 HDR 才能区分"很亮"（>1）的区域，产生自然溢出。
- 多级降采样 + 模糊是为了高效获得大范围柔和光晕。
三、色调映射（Tonemapping）
把 HDR（可能远大于 1）的亮度压缩映射到 LDR [0,1]，同时尽量保留细节与观感。是后处理链的核心分水岭。

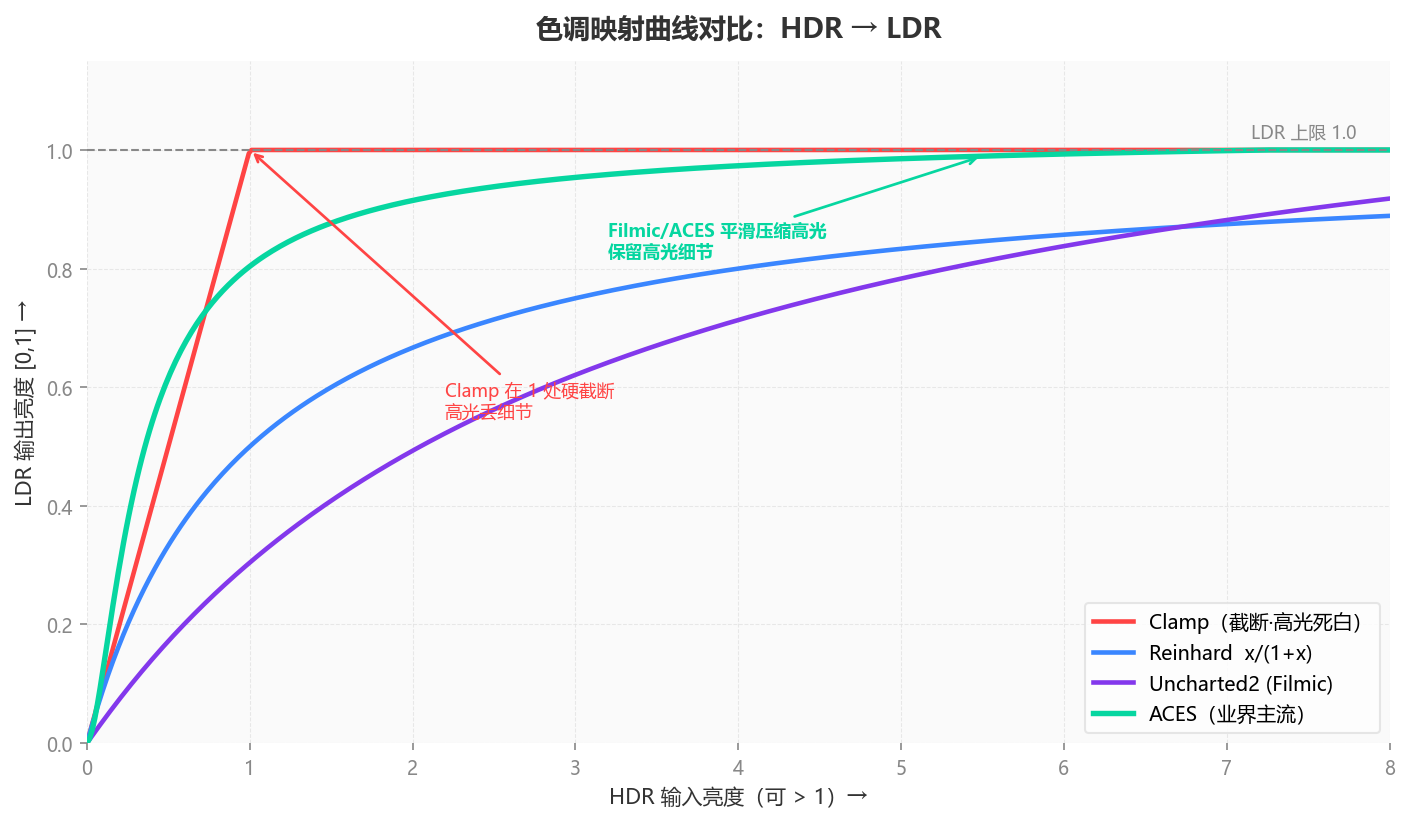

下图对比几种常见色调映射曲线：
| 算子 | 特点 |
|---|---|
| Clamp（无映射） | 直接截断到 1，高光死白、丢细节 |
| Reinhard | x/(1+x)，简单，但整体偏灰、对比不足 |
| ACES（Filmic） | 电影级 S 曲线，暗部/高光过渡自然、对比好，业界主流 |
| Uncharted2 / 其它 Filmic | 可调的电影感曲线 |
四、景深（DOF）与运动模糊
| 效果 | 原理 | 要点 |
|---|---|---|
| 景深 DOF | 模拟镜头焦平面：焦内清晰、焦外模糊；按深度计算模糊半径（CoC 弥散圆），分近/远场处理 | 需深度缓冲；边界处理避免漏色 |
| 运动模糊 Motion Blur | 沿运动向量方向采样模糊，模拟快门期间的运动 | 需运动向量（与 TAA 共享）；分相机运动/物体运动 |
两者通常放在色调映射之前（在 HDR/线性空间做更正确）。
五、颜色分级（Color Grading）
对图像做艺术化调色：曝光、白平衡、对比度、饱和度、色相、Lift/Gamma/Gain 等。
- 常用 LUT（颜色查找表） 实现：把调色离线烘焙成一张 3D LUT，运行时查表 —— 高效且美术可控。
- 一般在色调映射之后对 LDR 调色（或在 log 空间做，取决于管线）。
六、性能与实践
- 后处理是填充率/带宽大户（全屏多 Pass、多次采样），是 GPU 侧常见性能热点。
- 优化：
- Bloom/DOF 等降分辨率处理（半分辨率模糊再上采样）。
- 合并 Pass：把色调映射 + 颜色分级 + AA 等合进 uber 后处理 Pass，减少全屏读写。
- 移动端尤其注意带宽：每个全屏 Pass 都读写整帧，TBR 上代价明显；能合就合、能降分辨率就降。
- 顺序错误是常见 bug：如把 Bloom 放到色调映射后 → 光晕不自然；UI 放到调色前 → UI 被染色。
附：核心概念速查
| 概念 | 说明 |
|---|---|
| 后处理链 | 主渲染后的一系列全屏效果 Pass |
| Bloom | HDR 空间提取高亮 + 多级模糊，模拟光溢出 |
| 色调映射 | HDR→LDR 压缩，ACES 为主流 |
| DOF | 景深，按 CoC 弥散圆按深度模糊 |
| Motion Blur | 沿运动向量模糊 |
| 颜色分级 / LUT | 艺术调色，常用 3D LUT 查表 |
| 顺序原则 | Bloom→色调映射→颜色分级→后处理 AA→UI |
总结
- 后处理链是主渲染完成后在最终图像上施加的一系列全屏效果 Pass，开销与分辨率相关。
- 标准顺序：Bloom（HDR 空间）→ 色调映射（HDR→LDR 分水岭）→ 颜色分级 → 后处理 AA → UI 叠加。
- Bloom 必须在 HDR 空间提取高亮并做多级模糊，以模拟自然光晕。
- 色调映射将 HDR 亮度压缩至 LDR [0,1]，ACES 是业界主流算子。
- DOF 和运动模糊在色调映射前的线性空间处理更为正确。
- 颜色分级常用 3D LUT 查表实现，通常在色调映射之后进行。
- 优化方向：降分辨率处理、合并 Pass 减少全屏读写、移动端注意带宽。
