渲染管线架构 - 前向渲染、延迟渲染与 Cluster 渲染

引言

渲染管线（Rendering Pipeline） 是引擎把 3D 场景数据转换成屏幕上 2D 图像的整个流程。它决定了引擎如何组织光照、如何处理几何、如何在画质与性能之间权衡，是渲染架构中最顶层的设计决策。

渲染管线分为两个层次：

  1. GPU 硬件渲染管线 —— 一次 Draw Call 在 GPU 内部经历的固定阶段（顶点 → 光栅化 → 片元 → 输出）。
  2. 引擎渲染路径（Render Path） —— 引擎如何组织整帧的渲染，主要是 前向渲染 / 延迟渲染 / Forward+ 三大路线及其现代变体。

一、GPU 硬件渲染管线

无论上层用什么渲染路径，最终每个物体都要走一遍 GPU 的图形管线。理解这条管线是理解一切的基础。

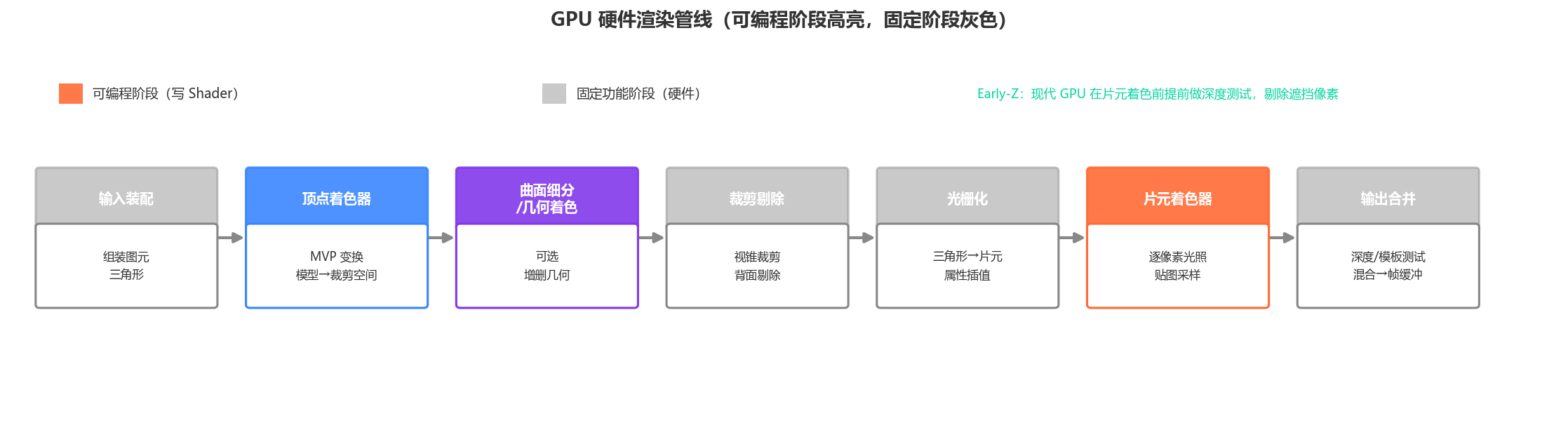

GPU 渲染管线阶段
GPU 渲染管线阶段

主要阶段

阶段类型作用
输入装配 (Input Assembler)固定读取顶点缓冲/索引缓冲，组装成图元（三角形）
顶点着色器 (Vertex Shader)可编程把顶点从模型空间变换到裁剪空间（MVP 变换），输出到光栅化
曲面细分 (Tessellation)可编程可选。动态细分几何，增加细节（地形、曲面）
几何着色器 (Geometry Shader)可编程可选。生成/删除图元（粒子、草），实践中较少用
裁剪与剔除 (Clip / Cull)固定裁剪视锥外的图元，背面剔除
光栅化 (Rasterization)固定把三角形离散成像素（片元），插值顶点属性
片元着色器 (Fragment/Pixel Shader)可编程计算每个像素的最终颜色（光照、贴图采样都在这里）
输出合并 (Output Merger)固定深度测试、模板测试、混合（Blending），写入帧缓冲

关键概念

  • 可编程 vs 固定功能：着色器阶段可编程（写 Shader），其余是固定硬件功能（可配置参数但不可写代码）。
  • Early-Z：现代 GPU 会在片元着色器之前做深度测试，提前丢弃被遮挡的像素，避免无效着色 —— 这也是"从前往后渲染不透明物体"能省性能的原因。
  • Overdraw（过度绘制）：同一像素被多次着色（多层半透明、深度排序不佳），是常见性能杀手。

Early-Z 究竟发生在哪个阶段

这是一个容易混淆的点，需要区分深度测试的逻辑位置和 Early-Z 优化两个概念。

逻辑位置（Late-Z）：按图形管线的规范定义，深度测试属于输出合并（Output Merger / ROP） 阶段，即在片元着色器之后：

光栅化 → 片元着色器 → [深度测试 → 混合] 输出合并

Early-Z 优化：现代 GPU 把深度测试提前到光栅化之后、片元着色器之前执行。因为深度值来自顶点插值，光栅化后就已确定，不必等片元着色器。这样被遮挡的片元在着色前就被剔除，直接省掉昂贵的贴图采样和光照计算。

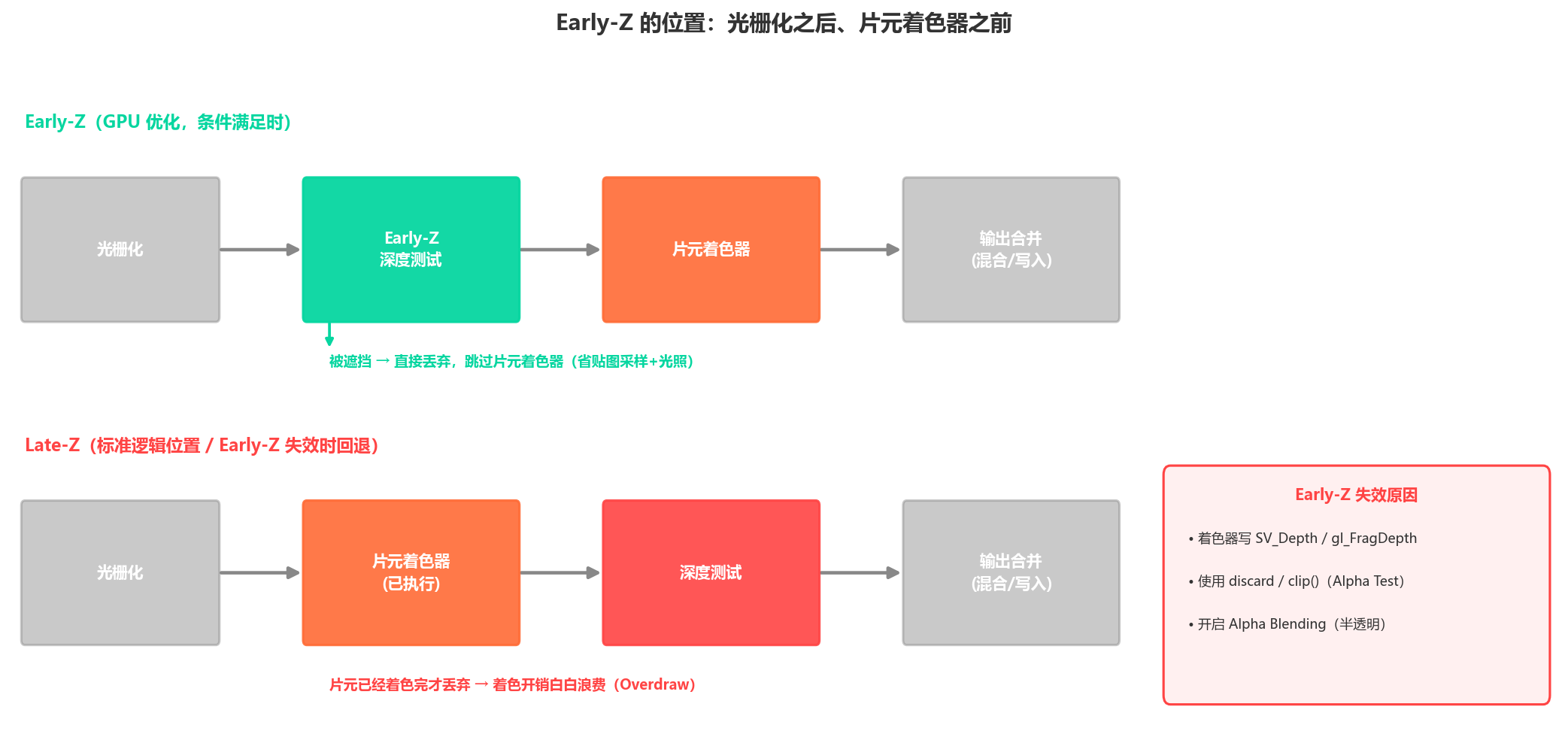

Early-Z 的位置
Early-Z 的位置

一句话结论：Early-Z 发生在 光栅化（Rasterization）之后、片元着色器（Fragment Shader）之前。

Early-Z 失效的情况

当片元着色器可能改变深度或影响可见性时，GPU 无法提前测试，只能退回到 Late-Z（标准位置）：

失效原因说明
着色器写 SV_Depth / gl_FragDepth深度在着色时才确定，无法提前判断
使用 discard / clip()（Alpha Test）片元可能被丢弃，影响深度写入，通常抑制 Early-Z
开启 Alpha Blending（半透明）需要读取背景色混合，不能提前剔除

测试（Test）vs 写入（Write）：Early-Z 通过后还会再测深度吗

Early-Z 其实包含两个可以独立发生的动作，理解这点才能回答"FS 之后还测不测深度"：

  • Early 深度测试：FS 前判断片元是否被遮挡，被挡就丢弃（省着色）。
  • Early 深度写入：FS 前就把片元深度写进深度缓冲。

只有当 FS 不影响可见性/深度时，硬件才敢把写入也提前。此时：

FS 不写 SV_Depth、不 discard
  → Early-Z 做「测试 + 写入」
  → FS 运行
  → 直接混合/写颜色（不再做第二次深度测试）

结论：在这种最常见的快速路径下，深度测试只在 FS 前做一次，FS 之后不重复测试，直接进入混合。只有当 FS 会破坏早写入的安全性时，测试/写入才推迟到 FS 之后：

FS 行为深度测试 / 写入时机
普通（不写深度、不 discard）FS 前测试 + 写入；FS 后直接混合
discard / clip()可提前测试剔除，但写入推迟到 FS 后（否则被丢弃片元会错误占用深度）
写 SV_Depth / gl_FragDepth深度值 FS 才算出，测试与写入都推迟到 FS 后

注：即便走快速路径，ROP 阶段仍会做内存危险（hazard）同步以保证多片元按序更新深度 —— 这是硬件正确性保障，不是逻辑上的第二次深度测试，不产生额外着色开销。

若确定 shader 安全，可强制开启早测试+早写入：

layout(early_fragment_tests) in;   // GLSL / Vulkan
[earlydepthstencil] void frag() { ... }   // HLSL

强制开启后，即使 shader 里有 discard，深度也会照常在 FS 前写入，需自行确保语义正确。

实践关联：这正是"从前往后渲染不透明物体"和"Depth Pre-pass"能省性能的底层原因 —— 先把深度填好，后续被遮挡的片元都在 Early-Z 阶段被干掉，从而把 Overdraw 降到最低。

二、渲染路径的核心矛盾：光照怎么算

引擎渲染路径的本质分歧在于一个问题：在有很多光源、很多物体时，光照计算应该在什么时候、对什么做？

朴素前向渲染的复杂度是 O(物体数 × 光源数) —— 每个物体的每个像素都要遍历所有光源。当光源数量增多时，这个乘法会爆炸。三大渲染路径就是对这个矛盾的不同解法。

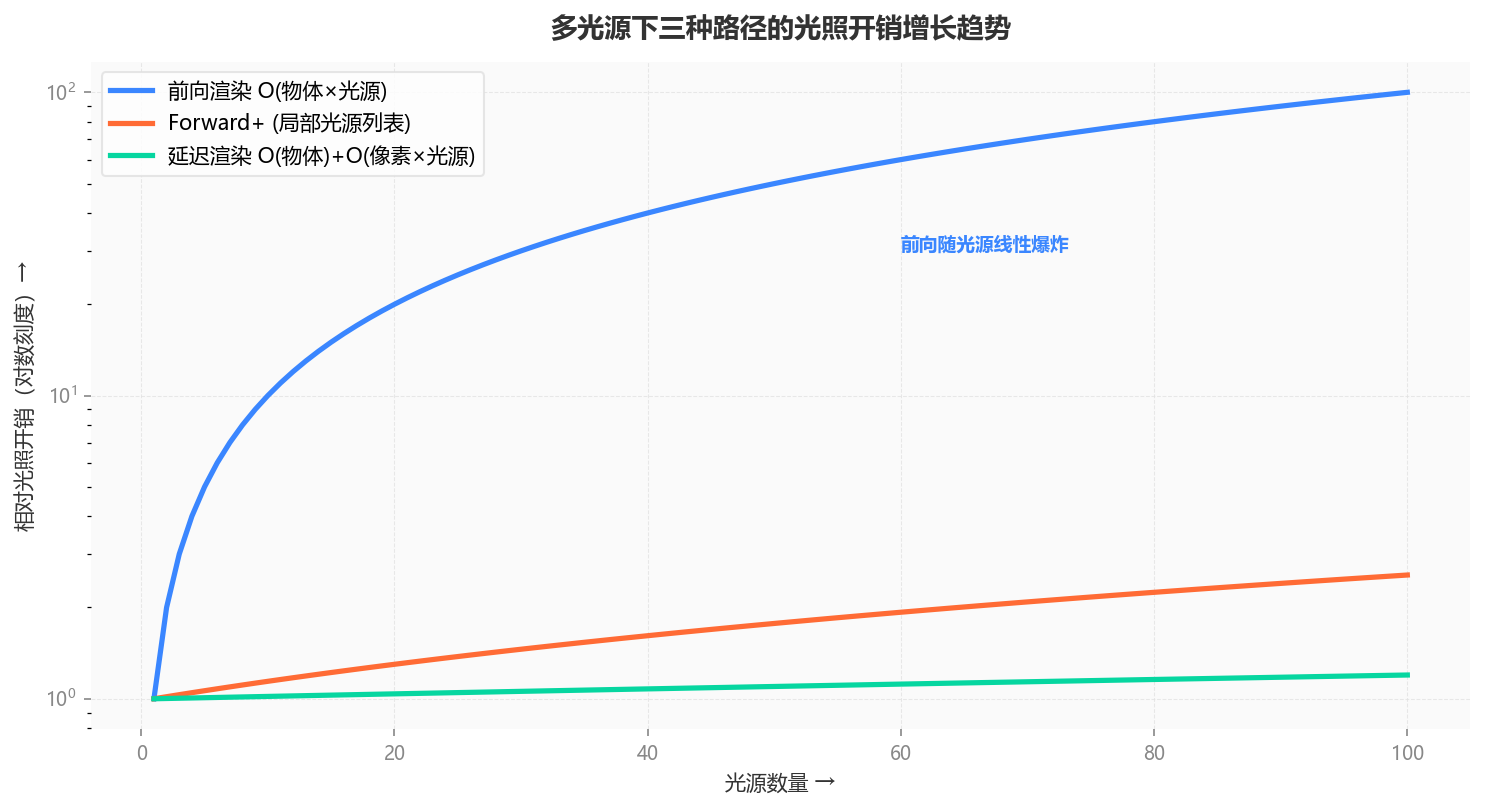

渲染路径复杂度对比
渲染路径复杂度对比

三、前向渲染（Forward Rendering）

原理

最经典、最直接的方式：逐物体渲染，在片元着色器里直接把该物体受到的所有光照算完，一次性输出最终颜色。

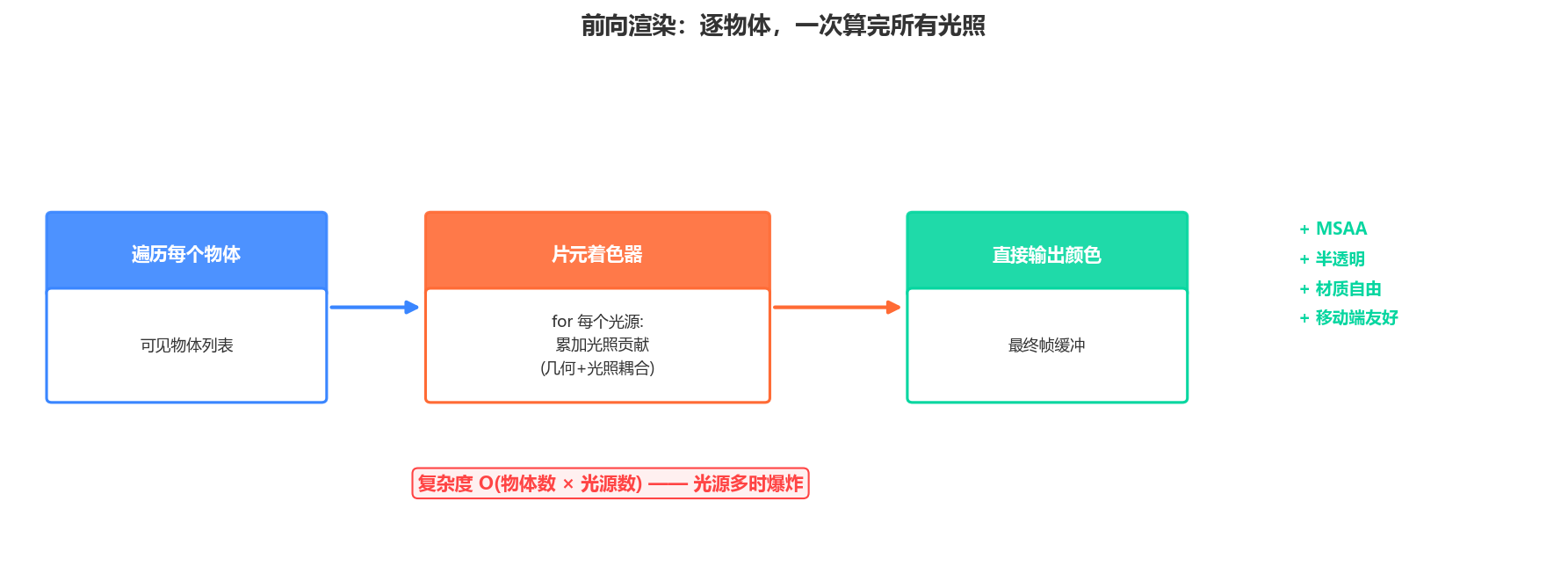

前向渲染流程
前向渲染流程
for 每个物体:
    for 每个像素:
        color = 0
        for 每个影响该物体的光源:
            color += 计算光照(光源, 材质, 法线...)
        输出 color

优点

  • 实现简单，管线直观。
  • 支持 MSAA：因为在几何阶段就有真实的几何信息，硬件 MSAA 天然可用（对比延迟渲染的痛点）。
  • 半透明友好：透明物体本就需要前向 + 排序混合，前向路径统一处理。
  • 材质自由：每个物体可以有完全不同的光照模型 / Shader。
  • 带宽低：不需要庞大的 G-Buffer，对移动端（TBR 架构）非常友好。

缺点

  • 多光源开销爆炸：复杂度 O(物体 × 光源)，光源一多性能急剧下降。
  • Overdraw 浪费：被遮挡的物体也可能完整算了光照才被覆盖。
  • 光照与几何耦合：难以做大量动态光源。

现状

移动端主流（配合有限光源数）、VR、以及需要大量半透明或多样材质的场景。Unity 的 URP 默认走前向路径。

四、延迟渲染（Deferred Rendering / Deferred Shading）

原理

核心思想是把几何处理和光照计算解耦，分两个大阶段（Pass）：

  1. 几何 Pass（Geometry Pass）：渲染所有不透明物体，但不算光照，只把每个像素的材质属性（位置/深度、法线、Albedo、金属度、粗糙度等）写入一组渲染目标，称为 G-Buffer。
  2. 光照 Pass（Lighting Pass）：以屏幕空间为单位，对每个像素读取 G-Buffer，遍历光源计算光照。

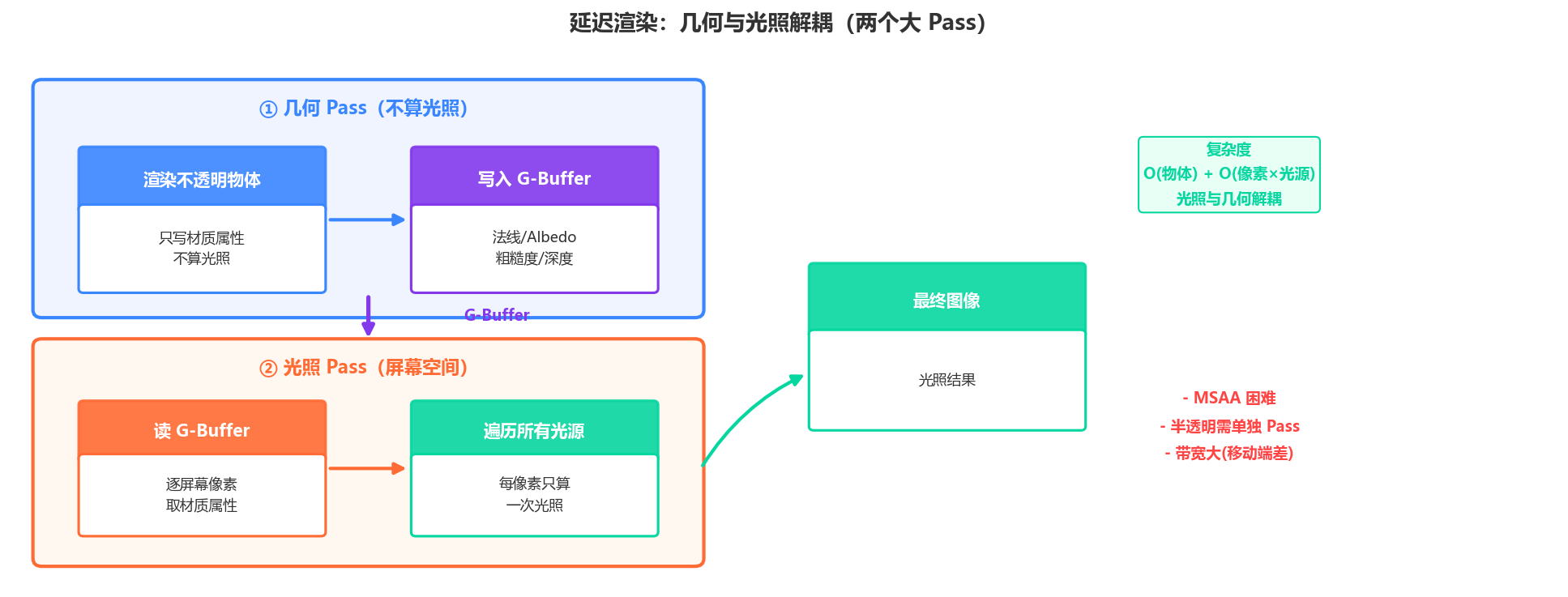

延迟渲染流程
延迟渲染流程

复杂度从 O(物体 × 光源) 变成 O(物体) + O(屏幕像素 × 光源) —— 光照只对最终可见的像素算一次，与场景几何复杂度解耦。

G-Buffer 布局

G-Buffer 是延迟渲染的核心，通常是多张全屏渲染目标（MRT, Multiple Render Targets）：

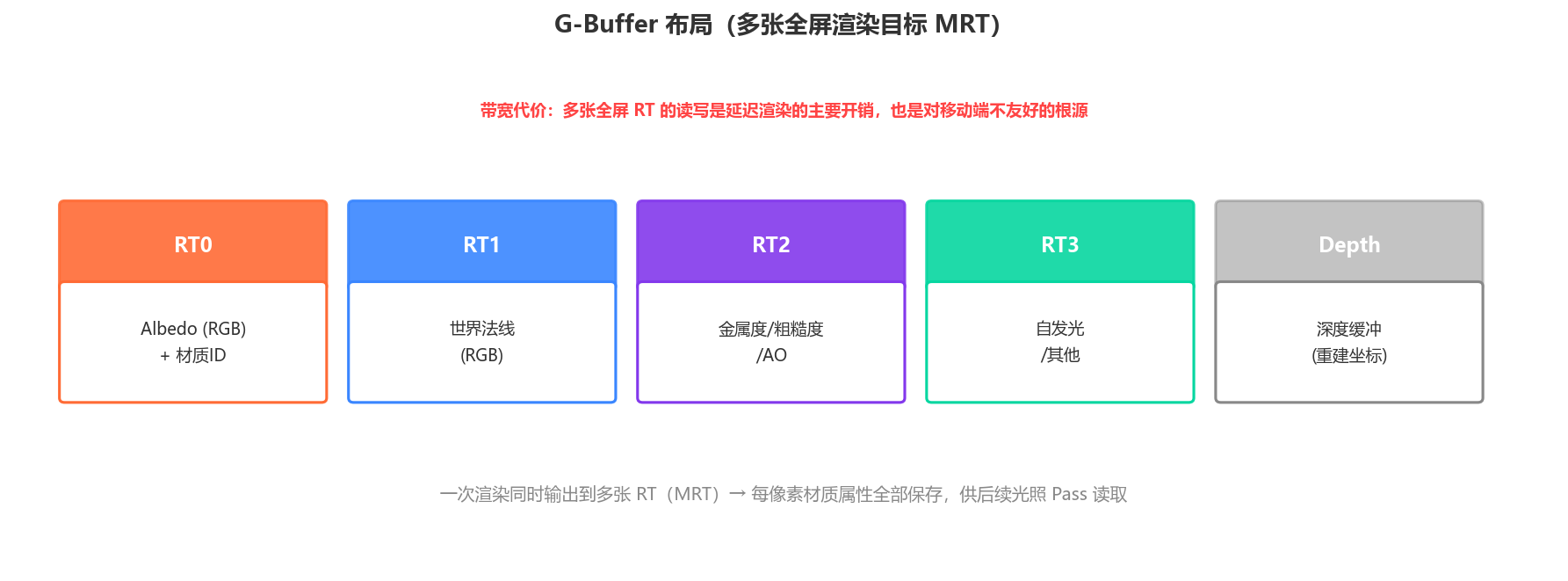

G-Buffer 布局
G-Buffer 布局
渲染目标存储内容（典型）
RT0Albedo (RGB) + 材质标识
RT1世界空间法线 (RGB)
RT2金属度 / 粗糙度 / AO
RT3自发光 / 其他
Depth深度缓冲（重建世界坐标）

优点

  • 天然支持大量动态光源：光照复杂度与几何无关，成百上千的光源也能高效处理。
  • 无重复光照计算：每个可见像素只算一次光照（Early-Z 之后的最终像素）。
  • 适合光源密集的场景（城市夜景、大量点光源）。

缺点

  • MSAA 困难且昂贵：G-Buffer 存的是材质属性不是颜色，硬件 MSAA 需要多倍 G-Buffer 存储，带宽爆炸 —— 这正是延迟渲染普遍改用 TAA/FXAA 的原因。
  • 半透明无法处理：G-Buffer 每像素只能存一层，透明物体需要单独走一遍前向渲染再合并。
  • 带宽开销大：G-Buffer 是多张全屏 RT，读写带宽巨大，对移动端 TBR 架构不友好。
  • 材质变化受限：所有物体共享 G-Buffer 布局，光照模型不如前向自由。

现状

PC / 主机 3A 大作的常见选择（光源多）。Unity 的 HDRP、URP 都提供延迟路径。

五、Forward+ （Tiled/Clustered Forward）

动机

前向渲染的痛点是"每个像素遍历所有光源"，延迟渲染又有 MSAA/半透明/带宽的问题。Forward+ 试图兼得两者优点：保留前向的灵活性（MSAA、半透明、材质自由），同时解决多光源问题。

原理

关键在于先做一次光源剔除，缩小每个像素要遍历的光源集合：

  1. 深度预 Pass（Depth Pre-pass）：先渲染一遍深度，得到每个像素的深度。
  2. 光源剔除（Light Culling）：把屏幕划分成小块（Tile，如 16×16 像素）或 3D 分块（Cluster），计算每个 Tile/Cluster 实际受哪些光源影响，生成光源列表。
  3. 前向着色：正式渲染时，每个像素只遍历它所在 Tile/Cluster 的光源列表，而非全部光源。

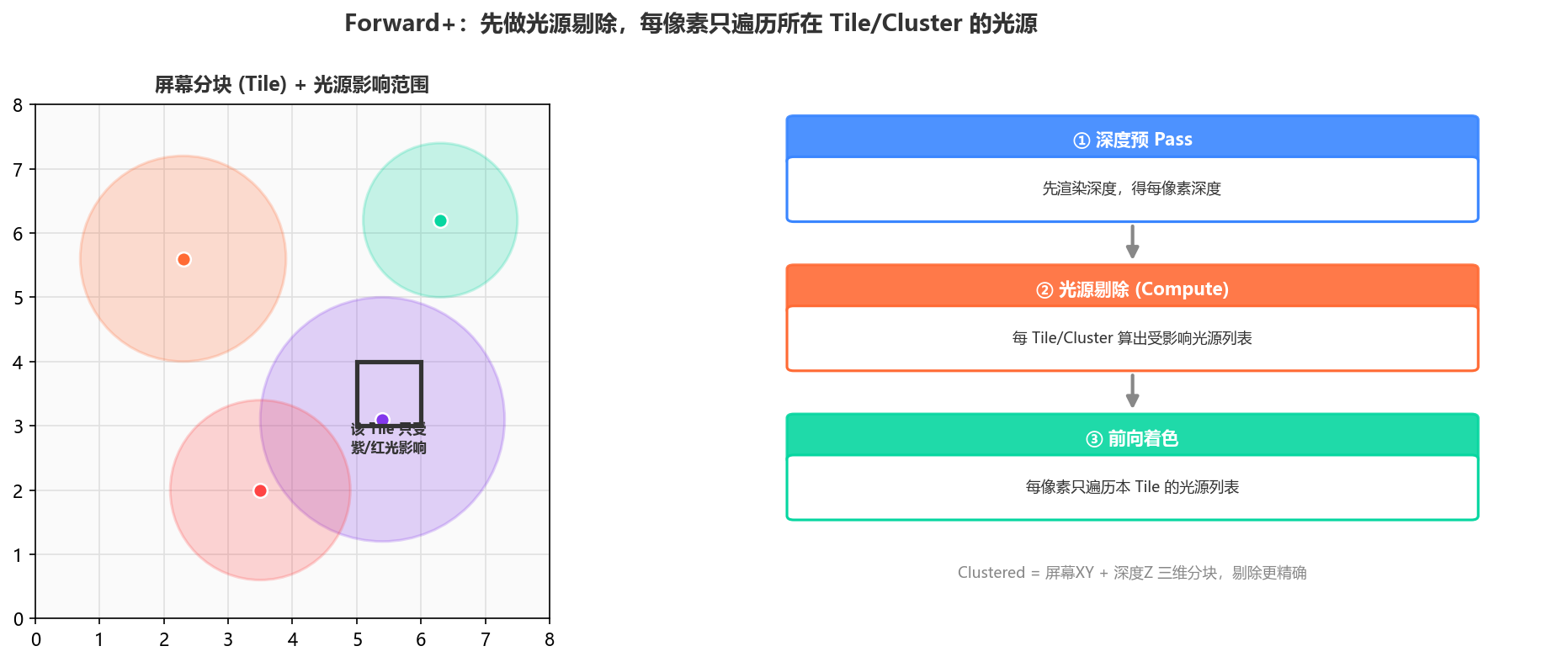

Forward+ 分块光源剔除
Forward+ 分块光源剔除
  • Tiled Forward+：按 2D 屏幕分块。
  • Clustered Forward+：按 3D（屏幕 XY + 深度 Z）分块，光源剔除更精确，是目前更主流的做法（如 Unity HDRP、DOOM）。

优点

  • 支持大量光源（接近延迟渲染的能力）。
  • 保留前向优点：MSAA、半透明、材质自由都可用。
  • 比延迟渲染带宽更低（无需大 G-Buffer）。

缺点

  • 实现比前向复杂（需要 Compute Shader 做光源剔除、深度预 Pass）。
  • 深度预 Pass 有额外开销。
  • 每个 Tile 的光源列表在光源极度密集时仍可能变长。

现状

现代引擎的主流选择之一。Unity HDRP 的前向路径、DOOM (2016)、许多主机大作都采用 Clustered Forward+。

六、可见性缓冲（Visibility Buffer）—— 更现代的思路

可见性缓冲最早由 Burns & Hunt 在 2013 年提出（The Visibility Buffer: A Cache-Friendly Approach to Deferred Shading），近年随 UE5 Nanite 等虚拟几何技术真正流行起来。它是延迟思想的进一步演化。

动机：两个传统管线在高几何密度下的崩溃

当场景几何密度极高、三角形小到只覆盖一两个像素（微多边形 micro-poly） 时，前面两类管线都会出问题：

1. G-Buffer 延迟渲染 —— 带宽爆炸 每个像素都要写多张肥厚的 RT（法线/Albedo/粗糙度…）。几何越密，写 G-Buffer 的带宽越夸张。

2. 传统光栅 —— Quad 利用率崩溃 GPU 光栅化以 2×2 像素块（Quad） 为单位执行片元着色器（为了用邻居像素算纹理导数 ddx/ddy）。当一个三角形只有约 1 个像素大时，2×2 Quad 里另外 3 个像素是"helper lane（辅助线程）"，被浪费掉：

大三角形：Quad 4 个像素几乎都有效        微多边形：一个 Quad 里只有 1 个像素属于该三角形
┌──┬──┐                                 ┌──┬──┐
│██│██│  利用率 ~100%                    │██│░░│  利用率 ~25%
├──┼──┤                                 ├──┼──┤   ░ = 被浪费的 helper lane
│██│██│                                 │░░│░░│
└──┴──┘                                 └──┴──┘

微多边形下，传统光栅可能有 50%~75% 以上的着色算力被 helper lane 浪费。可见性缓冲正是为解决这两个问题而生。

核心原理

思路是把"几何可见性"和"材质着色"彻底分离，且几何 Pass 只写极精简的信息：

  • 几何 Pass 不写任何材质属性，每个像素只写一个 可见性 ID：通常是 实例ID + 三角形ID（Instance ID + Primitive ID），打包进 32 或 64 bit（Nanite 用 64-bit：深度 + 三角形/实例 ID）。
  • 之后在屏幕空间的材质 Pass里，对每个像素：用 ID 回查它命中的那个三角形，重建出所有顶点属性，再采样贴图、跑材质、着色。

材质属性是怎么"重建"出来的

这是可见性缓冲最精妙、也最烧 ALU 的一步。着色时手上只有一个三角形 ID，需要现场把光栅化本该插值好的属性重新算出来：

  1. 取回三角形：用 InstanceID + TriID 索引到几何缓冲，取出该三角形的 3 个顶点。
  2. 重算重心坐标（Barycentric）：把 3 个顶点变换到裁剪空间，结合当前像素位置，反解出该像素在三角形内的重心权重。
  3. 插值所有属性：用重心权重手动插值 UV、法线、切线、顶点色等（做透视校正）。
  4. 解析法求梯度：传统硬件导数（ddx/ddy）依赖 2×2 Quad 里的邻居，但相邻像素可能属于不同三角形，导数会出错。所以可见性缓冲改用解析法直接算出 UV 对屏幕的偏导，供纹理 mipmap/各向异性采样选择正确的 LOD。
  5. 跑材质：拿到属性后，正常采样贴图、执行材质逻辑、着色。

关键难题：材质分类（Material Classification）

不同像素命中的三角形可能属于不同材质。若一个 Compute 逐像素 switch(材质)，会造成严重的线程发散（divergence）。工程上的解法是先按材质对像素分类/分箱（binning），再对每种材质各发一个 Compute Dispatch —— 同一批线程跑同一段材质代码，消除发散。Nanite 用一种 "material depth / 材质分类" 技巧高效实现这一步。

优点

  • 几何 Pass 带宽极低：每像素只写一个 ID，远小于多张 G-Buffer RT。
  • 着色与几何复杂度解耦：材质在屏幕空间每个可见像素只算一次，与三角形数量无关，且不受 Quad 利用率影响（Compute 里满线程执行）。
  • 天生适配微多边形：这正是 Nanite 能渲染海量三角形的前提。
  • 导数质量更高：解析梯度可比硬件 Quad 导数更精确。

缺点 / 代价

  • 着色 Pass 的 ALU 与访存开销大：每像素都要回查几何、重算重心坐标与梯度，属于"用计算换带宽"。
  • 需要几何数据常驻可随机访问：顶点/索引要能在着色时被随机寻址。
  • 材质分类复杂：分箱、按材质 Dispatch 的实现相当繁琐。
  • 半透明依旧无法直接处理：和延迟渲染一样，每像素只有一层可见性，透明物体需另走前向。
  • 整体实现复杂度高：是这几种方案里最难落地的。

权衡对比

维度传统 Deferred (G-Buffer)Visibility Buffer
几何 Pass 带宽大（多张 RT）极小（一个 ID）
材质计算时机几何 Pass 时延迟到屏幕空间着色时
微多边形效率差（带宽 + Quad 浪费）好（满线程、带宽低）
着色 ALU/访存低（属性已存好）高（现场重建属性）
材质管理简单复杂（需分类/分箱）
适合场景常规几何超高几何密度
实现复杂度中高

现状

UE5 Nanite 的核心渲染方式：Nanite 用软件光栅（针对微三角形，配合 64-bit 原子操作）+ 硬件光栅混合，把结果写入可见性缓冲，再在屏幕空间做材质着色。适合每个三角形只有一两个像素的极高密度场景 —— 此时传统管线的顶点/光栅/带宽效率都会崩溃，而可见性缓冲的开销与几何量近乎无关。

七、三大渲染路径横向对比

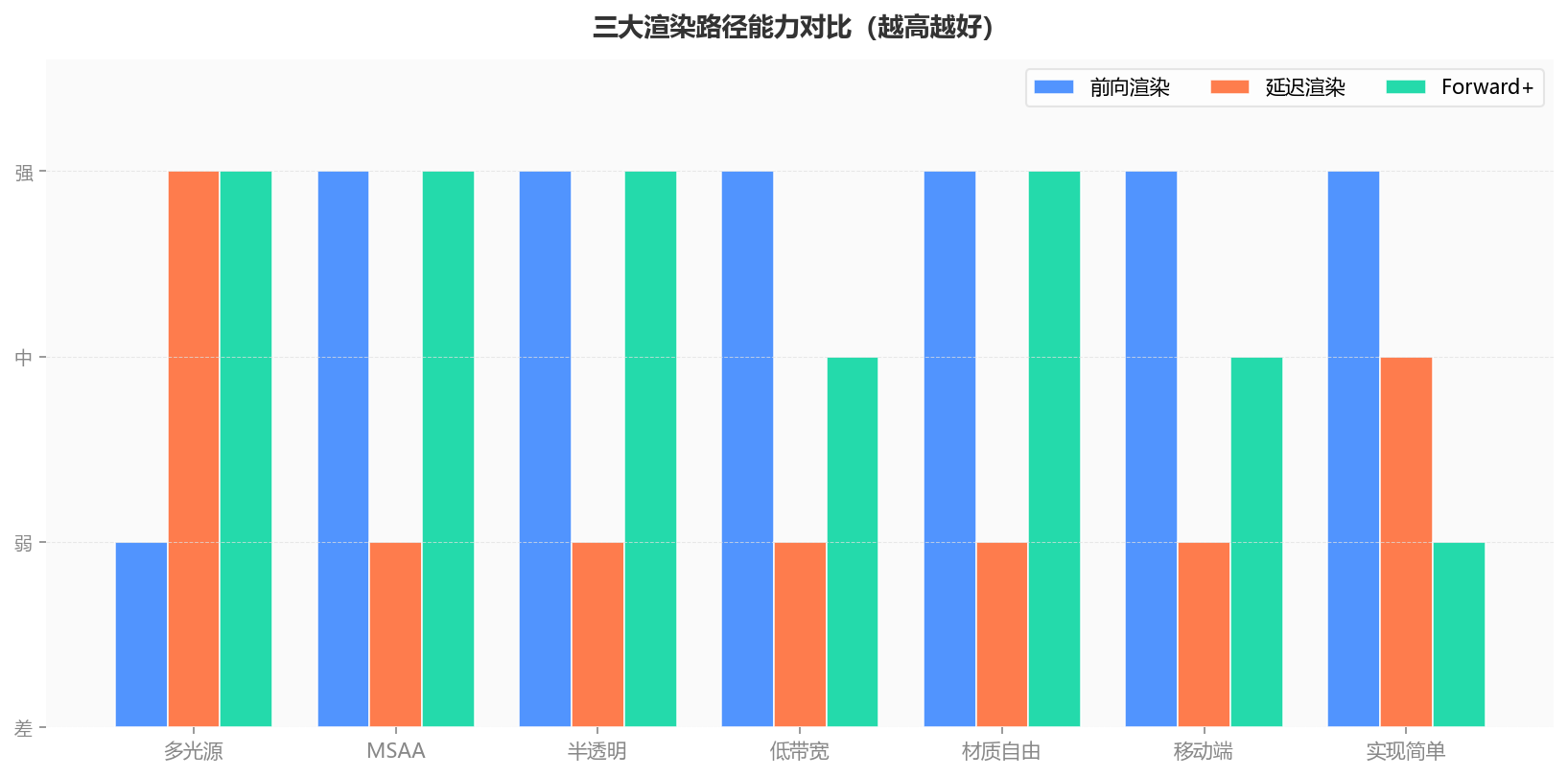

渲染路径综合对比
渲染路径综合对比
维度前向渲染延迟渲染Forward+
多光源能力差强强
MSAA 支持原生支持困难/昂贵支持
半透明处理原生支持需单独 Pass支持
带宽开销低高（G-Buffer）中
材质自由度高受限高
移动端友好好差中
实现复杂度简单中高
典型使用移动/VR/URP3A/HDRPHDRP/DOOM

选型建议

  • 移动端 / VR / 半透明多：前向渲染（带宽敏感、需要 MSAA）。
  • PC/主机、光源密集、几何常规：延迟渲染 或 Clustered Forward+。
  • 既要多光源又要 MSAA/材质自由：Clustered Forward+。
  • 超高几何密度（虚拟几何）：Visibility Buffer（如 Nanite）。

八、Unity 的可编程渲染管线（SRP）

Unity 把渲染管线开放为可编程的 Scriptable Render Pipeline (SRP)，官方提供两套预制管线：

管线定位默认路径
URP (Universal RP)跨平台、性能优先，覆盖移动到主机前向为主（也支持延迟）
HDRP (High Definition RP)高画质、PC/主机专属延迟 + Clustered Forward+
Built-in RP旧版内置管线（逐步淘汰）前向 / 延迟
  • SRP 允许开发者用 C# 自定义整帧的渲染流程（剔除、排序、Pass 组织）。
  • RenderGraph（URP 17+ / HDRP）进一步把渲染流程抽象为有向无环图，自动管理资源生命周期与 Pass 依赖，优化带宽和内存。

九、一帧的渲染流程总览

一个典型的现代引擎，一帧大致经历如下阶段（以延迟/Forward+ 为例）：

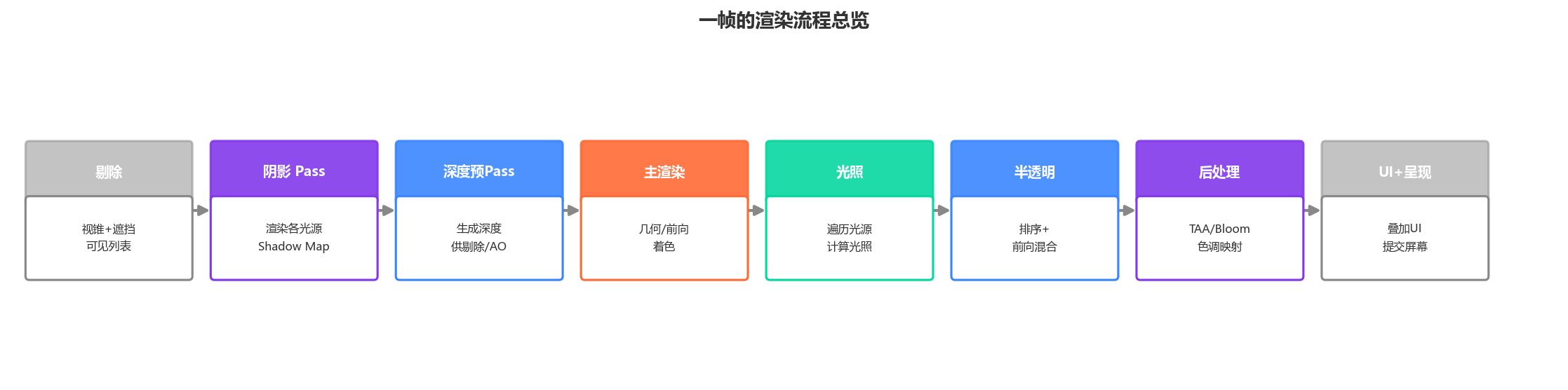

一帧渲染流程
一帧渲染流程
剔除 (Culling)
  └─ 视锥剔除 + 遮挡剔除 → 可见物体列表
阴影 Pass
  └─ 渲染各光源的 Shadow Map
深度预 Pass (可选)
  └─ 生成深度，供 Forward+ 光源剔除 / SSAO
主渲染 Pass
  └─ 几何 Pass (延迟) 或 前向着色
光照 Pass
  └─ 遍历光源计算光照
天空盒 / 半透明
  └─ 半透明物体排序 + 前向混合
后处理 (Post-processing)
  └─ 抗锯齿(TAA/FXAA) → Bloom → 色调映射 → 颜色分级
UI
  └─ 叠加 UI
呈现 (Present)
  └─ 提交到屏幕

十、核心概念速查

概念说明
Draw CallCPU 通知 GPU 渲染一批图元的命令，数量过多是 CPU 瓶颈
G-Buffer延迟渲染存储材质属性的多张全屏渲染目标
MRTMultiple Render Targets，一次输出到多张 RT
Early-Z片元着色前的深度测试，提前剔除遮挡像素
Overdraw同一像素被多次着色的浪费
Tile / ClusterForward+ 中屏幕/视锥的分块单位，用于光源剔除
Depth Pre-pass提前渲染深度的独立 Pass
SRP / RenderGraphUnity 可编程渲染管线 / 基于图的资源调度

总结

  • 渲染管线分为 GPU 硬件管线（固定功能 + 可编程着色器）和引擎渲染路径（前向/延迟/Forward+）两个层次。
  • Early-Z 发生在光栅化之后、片元着色器之前，是现代 GPU 减少 Overdraw 的核心优化；片元着色器写深度或 discard 时会导致 Early-Z 失效。
  • 前向渲染实现简单、支持 MSAA 和半透明，但多光源场景性能急剧下降（O(物体 x 光源)）。
  • 延迟渲染将几何与光照解耦，通过 G-Buffer 实现大量光源的高效渲染，但在 MSAA、半透明和带宽方面存在瓶颈。
  • Forward+（Tiled/Clustered Forward）通过光源剔除在前向框架下支持大量光源，兼顾了前向的灵活性和延迟的多光源能力。
  • 可见性缓冲（Visibility Buffer）是应对超高几何密度的现代方案，几何 Pass 仅写入一个 ID，通过屏幕空间回查重建材质属性 —— UE5 Nanite 即基于此。
  • 选型需根据目标平台、光源数量、MSAA 需求、半透明需求和几何密度综合权衡。
