Shader 变体爆炸与特化常量 - 编译时间与包体优化

引言

Shader 变体爆炸（Shader Variant Explosion） 是现代游戏引擎渲染中最棘手的工程问题之一。一个功能丰富的材质 Shader，为了支持各种开关（有无法线贴图、有无阴影、光源类型、雾效、蒙皮……），往往需要编译出成千上万甚至上百万个变体。

核心关注两个问题：

变体爆炸为什么会发生、带来什么代价。
特化常量（Specialization Constants） 如何解决它，以及其他引擎常用的应对手段。

一、什么是 Shader 变体爆炸

变体从哪来

为了让一个 Shader 支持多种特性，传统做法是用预处理宏（#define / #ifdef） 在编译期裁剪代码。Unity 里对应 #pragma multi_compile / #pragma shader_feature：

#pragma multi_compile _ _NORMALMAP
#pragma multi_compile _ _SHADOWS_SOFT
#pragma multi_compile _ FOG_LINEAR FOG_EXP FOG_EXP2
#pragma multi_compile _ _SKINNING

void frag() {
#ifdef _NORMALMAP
    // 采样法线贴图
#endif
#ifdef _SHADOWS_SOFT
    // 软阴影
#endif
    ...
}

每一个开关都会让编译器分别生成一份独立的机器码。

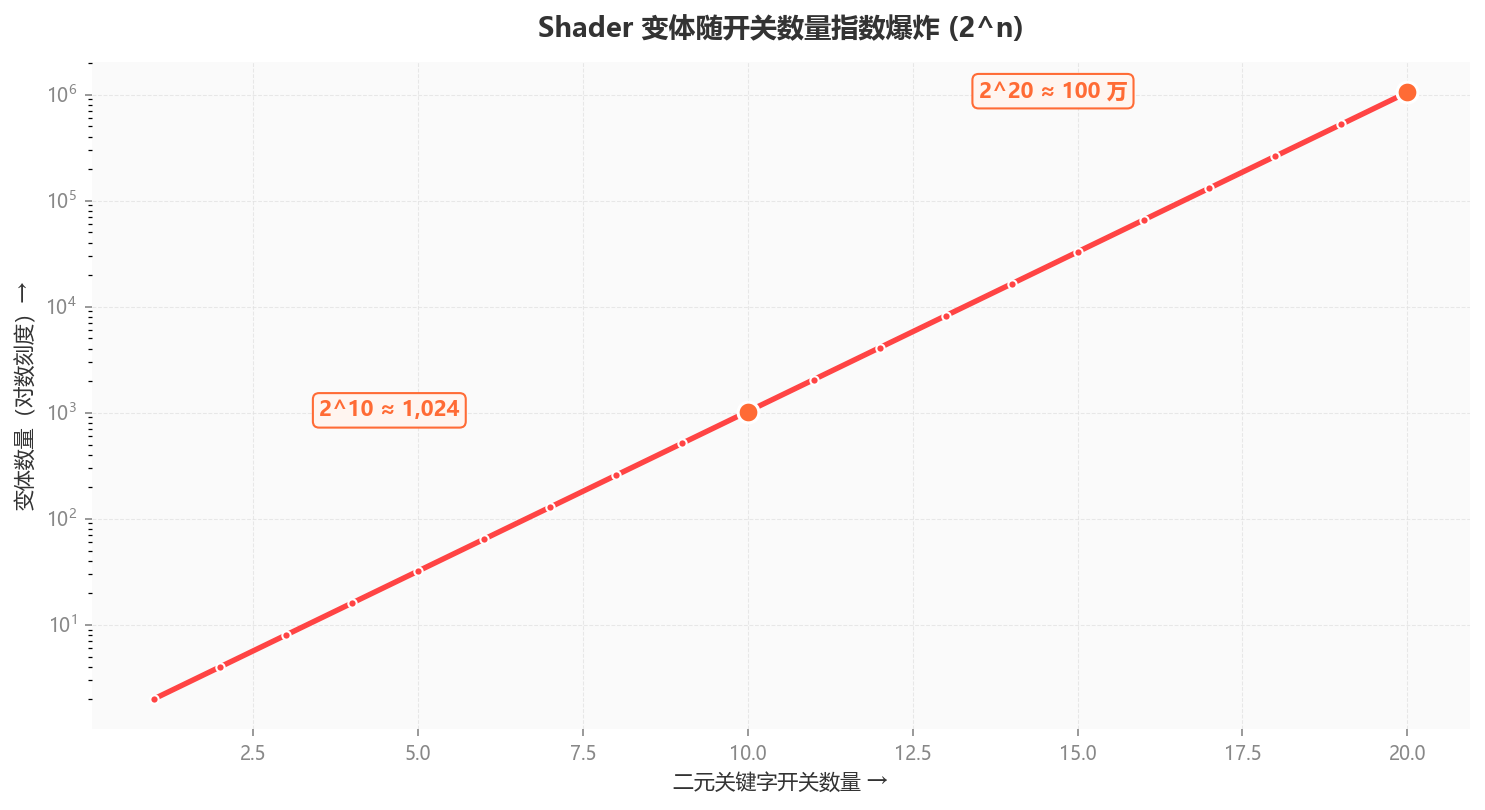

组合爆炸

变体数量是各个关键字维度的乘积，随开关数量呈指数级增长：

2 (法线) × 2 (阴影) × 3 (雾) × 2 (蒙皮) = 24 个变体

看起来还好，但真实项目里一个 Shader 有几十个关键字维度：

10 个二元开关 = 2¹⁰ = 1,024 变体
20 个二元开关 = 2²⁰ ≈ 100 万 变体

再乘上多个 Shader、多个渲染管线、多个平台，总量轻易突破数百万。

变体爆炸的代价

代价	说明
构建时间爆炸	编译几十万变体可能耗时数小时，拖慢打包与迭代
包体膨胀	编译后的 Shader 二进制占据大量磁盘/包体空间
内存占用	加载的变体常驻显存/内存
运行时卡顿（Hitching）	首次遇到某变体时才编译 PSO，导致画面卡顿（著名的"UE 编译着色器卡顿"）
加载时间长	预热（prewarm）大量变体拖慢启动

二、特化常量（Specialization Constants）

核心思想

特化常量是 Vulkan / SPIR-V 引入的机制（Metal 里对应 Function Constants）。它的核心思想是：

只编写、只分发一份 Shader（SPIR-V 中间码），把"常量的具体取值"推迟到运行时创建管线（PSO）时才确定。

也就是说，源码层和中间码层不再有组合爆炸 —— 你只有一份 SPIR-V，而不是 N 份预处理宏展开的产物。

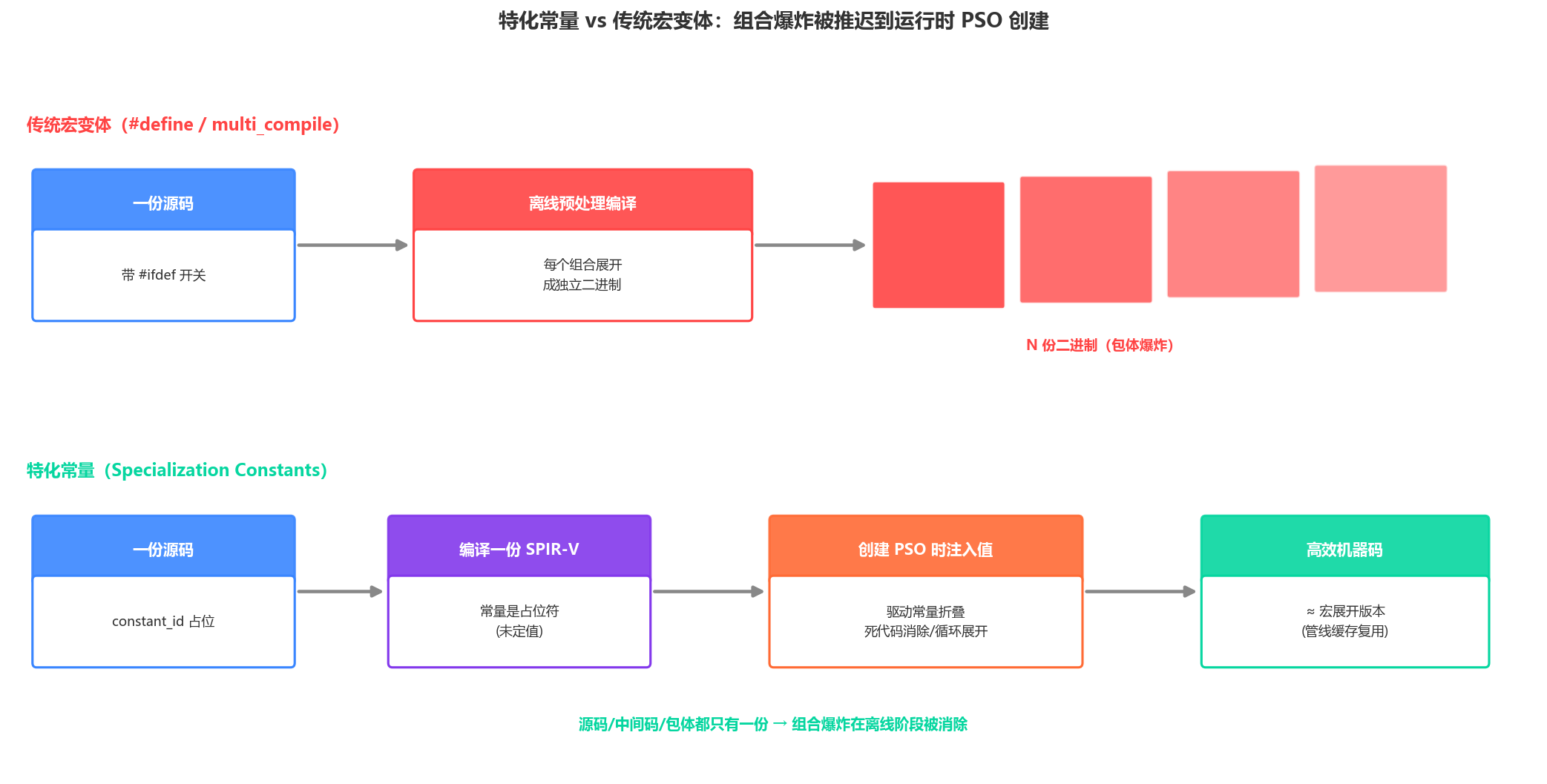

工作原理

着色器里声明特化常量（带默认值），用它来控制数组大小、循环次数、分支：

// GLSL — constant_id 标识每个特化常量
layout(constant_id = 0) const int  NUM_LIGHTS   = 4;
layout(constant_id = 1) const bool USE_NORMALMAP = false;
layout(constant_id = 2) const int  FOG_MODE      = 0;

void main() {
    if (USE_NORMALMAP) { /* 采样法线贴图 */ }
    for (int i = 0; i < NUM_LIGHTS; ++i) { /* 光照 */ }
}

编译成一份 SPIR-V：这份中间码里，特化常量是"占位符"，尚未确定值。

创建管线时注入具体值（VkSpecializationInfo）：

// 每个变体只是一组不同的常量值 + 同一份 SPIR-V
int   numLights   = 8;
VkBool32 useNormal = VK_TRUE;
int   fogMode      = 2;

VkSpecializationMapEntry entries[3] = {
    {0, offsetof(Data,numLights),  sizeof(int)},
    {1, offsetof(Data,useNormal),  sizeof(VkBool32)},
    {2, offsetof(Data,fogMode),    sizeof(int)},
};
VkSpecializationInfo specInfo{3, entries, sizeof(Data), &data};
stageInfo.pSpecializationInfo = &specInfo;   // 绑到管线创建

驱动完成最终优化：拿到具体常量值后，驱动把它们常量折叠（constant folding），进而死代码消除、循环展开、分支裁剪 —— 生成的最终机器码和用 #define 展开的版本几乎一样高效。

关键点：它省的是什么、不省的是什么

环节	传统宏变体	特化常量
源码 / 中间码数量	N 份（组合爆炸）	1 份 SPIR-V
离线编译产物	N 份二进制	1 份（大幅减小包体）
最终机器码（ISA）	N 份	仍是 N 份（驱动按需生成）
生成 ISA 的时机	离线预处理	运行时创建 PSO 时
运行时性能	最优	几乎等同（常量折叠后）

结论：特化常量把"组合爆炸"从源码/包体层面消除，代价是把最终机器码的生成推迟到运行时 PSO 创建。这个运行时开销由管线缓存（Pipeline Cache） 摊销 —— 编译过的 PSO 缓存到磁盘，下次直接复用。

优点

源码与包体不再爆炸：只维护、只分发一份 Shader。
运行时性能接近静态宏：常量折叠让它比动态分支更高效。
灵活：可以用常量决定数组尺寸、循环次数（动态分支做不到无损展开）。

缺点 / 限制

值必须在 PSO 创建时确定，不能每次 Draw Call 改变（那是 uniform/push constant 的活）。
仍有运行时 PSO 编译开销，需要靠管线缓存和预热缓解。
主要是 Vulkan / Metal 的能力；DirectX 12 没有原生等价物（需用动态分支或其他手段替代）。
无法处理结构性差异过大的变体（如完全不同的顶点输入布局）。

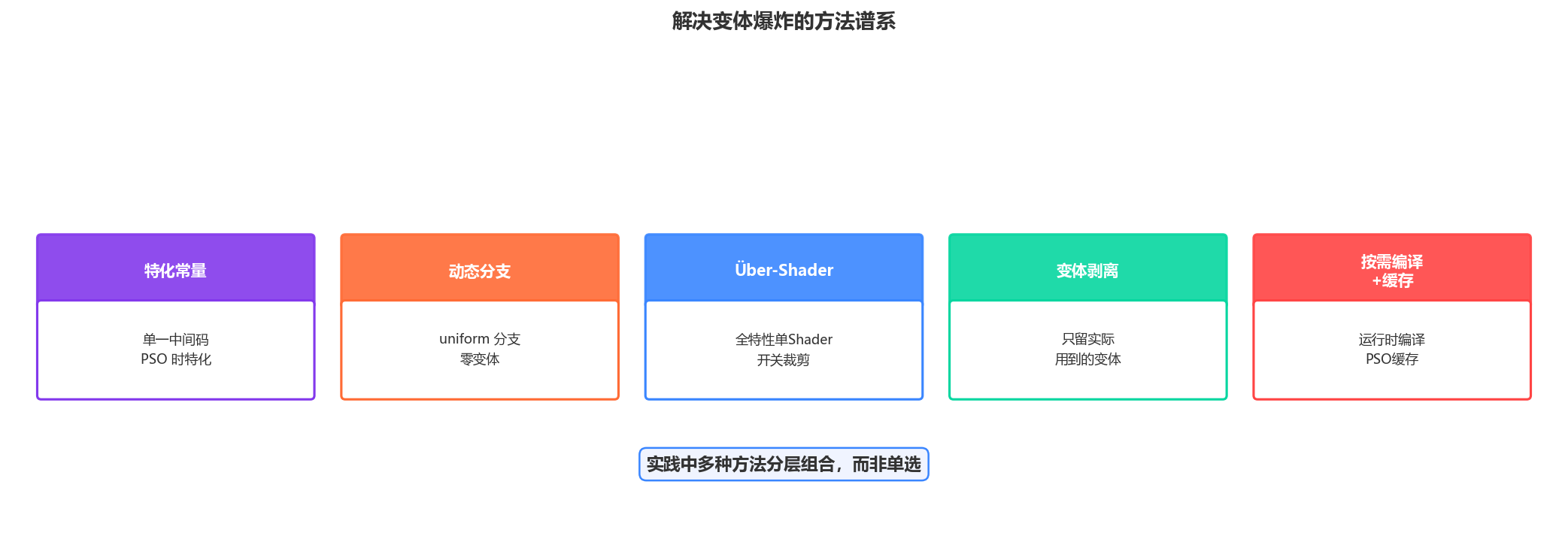

三、其他解决变体爆炸的方法

特化常量不是银弹。引擎通常组合多种策略。

1. 动态分支（Dynamic Branching）

用 uniform / 常量缓冲区里的值在 Shader 内部做 if 分支，而不是用宏在编译期裁剪：

cbuffer Material { int _UseNormalMap; int _FogMode; };
void frag() {
    if (_UseNormalMap != 0) { /* 法线贴图 */ }
}

优点：零变体，一份 Shader 搞定所有组合；可在运行时（甚至逐 Draw）切换。
缺点：所有代码路径都在一份 Shader 里 → 寄存器压力大、占用率（occupancy）下降；即使走不到的分支也占用资源。现代 GPU 对非发散（uniform）分支处理较好，但仍不如静态裁剪极致。
适用：分支代价小、组合多但差异不大的情况。

Unity 的动态分支关键字（`dynamic_branch`）

Unity 2022.2+ 提供了专门的动态分支指令，让同一个关键字从"编译期宏"变成"运行时 uniform 布尔值"，从而不产生变体。注意指令是独立的 #pragma dynamic_branch，不是 multi_compile 的参数：

#pragma dynamic_branch        _EXAMPLE_FEATURE   // 全局关键字
#pragma dynamic_branch_local  _NORMALMAP         // 局部关键字（每材质独立）

三种指令的区别：

#pragma multi_compile  _ _FEATURE   // 静态：编译全部变体，运行时切换
#pragma shader_feature _ _FEATURE   // 静态：只保留材质用到的变体
#pragma dynamic_branch   _FEATURE   // 动态：零变体，运行时 uniform 分支

在 HLSL 中：动态关键字不再用 #ifdef，而是用运行时 if —— Unity 会为它自动生成 bool uniform：

#pragma dynamic_branch_local _NORMALMAP

void frag() {
    // 静态关键字要写 #ifdef _NORMALMAP ... #endif
    // 动态关键字直接当布尔变量用：
    if (_NORMALMAP) { /* 采样法线贴图 */ }
    else            { /* 用顶点法线   */ }
}

从 C# 端切换：API 与普通关键字完全一致，差别只在底层 —— 静态关键字切换可能触发变体切换（编译新 PSO、造成卡顿），动态关键字切换只是改一个 uniform 值，无编译开销：

// 局部关键字（推荐，作用于单个材质）
material.EnableKeyword("_NORMALMAP");
material.DisableKeyword("_NORMALMAP");

// 用 LocalKeyword 避免字符串查找，更高效
var kw = new LocalKeyword(material.shader, "_NORMALMAP");
material.SetKeyword(kw, true);

权衡：分支两侧代码差异小、切换频繁时用 dynamic_branch（消灭变体、无卡顿）；两侧代码量差异巨大或性能极敏感时，仍应保留静态变体以获得更高占用率。

2. Über-Shader（超级着色器）

把所有特性写进一个巨大的 Shader，通过动态分支或特化常量在其中开关功能。特化常量和动态分支本质都是 Über-Shader 的实现手段。

优点：单一源码，易维护。
缺点：若纯靠动态分支，占用率和性能会受影响；通常配合特化常量把 Über-Shader 在 PSO 创建时"特化"成精简版本。

3. 变体剥离与收集（Variant Stripping / Collection）

不消灭变体的产生机制，而是只保留真正用到的变体，把没用的裁剪掉：

Unity shader_feature vs multi_compile：
- multi_compile：所有变体都会被编译并打进包（运行时可自由切换）。
- shader_feature：只有被某个材质实际使用的变体才会被保留（未使用的自动剥离）。
构建期回调剥离：Unity 的 IPreprocessShaders 接口可在打包时用代码过滤掉不需要的变体组合。
ShaderVariantCollection：收集游戏实际运行中用到的变体清单，用于精确打包和预热。

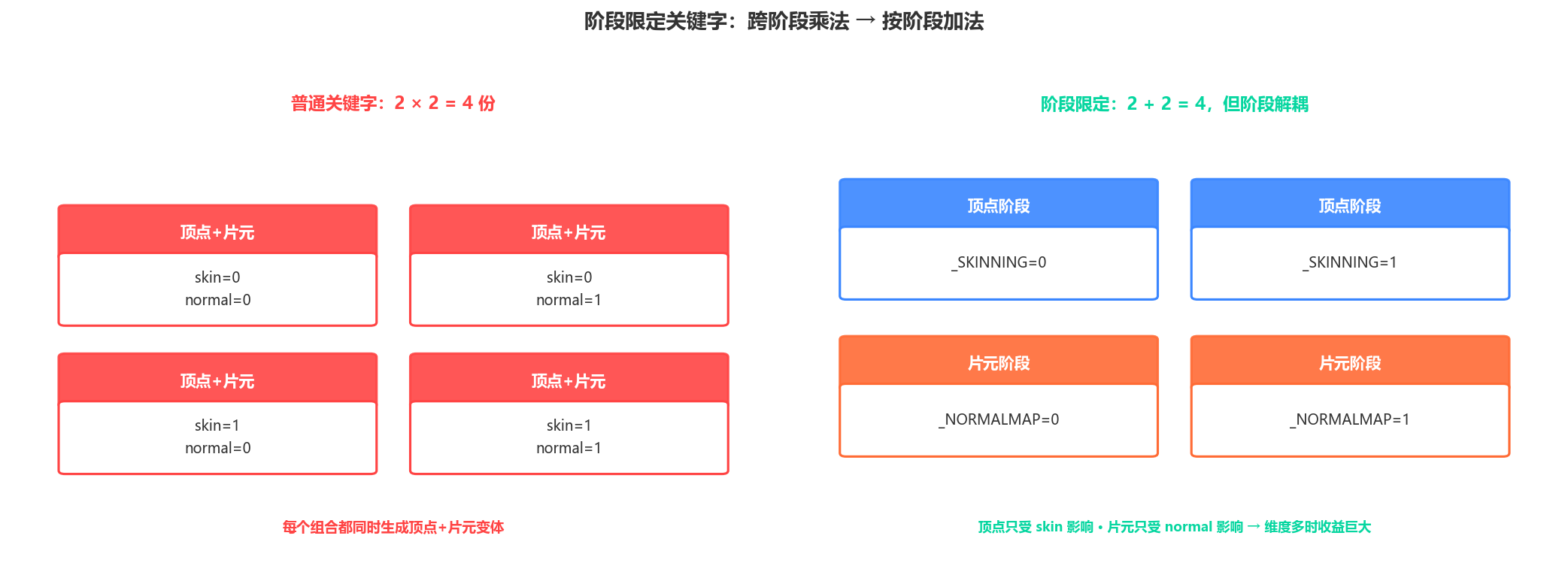

阶段限定关键字：把"乘法"变成"加法"

multi_compile 和 shader_feature（含 _local）都支持加阶段后缀，把关键字的影响限定在单一着色器阶段：

#pragma shader_feature_vertex     _WIND_ANIM   // 只影响顶点阶段
#pragma multi_compile_fragment    _NORMALMAP   // 只影响片元阶段
#pragma shader_feature_local_fragment _DETAIL_MAP

支持的阶段后缀：_vertex、_fragment、_geometry、_hull、_domain、_raytracing。

为什么能减少变体：普通关键字会让所有阶段都乘以一份变体；阶段限定关键字只在指定阶段产生变体，其他阶段共享同一份 —— 把不同阶段之间的组合解耦了。

假设一个 Shader 有 _SKINNING（仅顶点相关）和 _NORMALMAP（仅片元相关）：

不加阶段后缀：2(_SKINNING) × 2(_NORMALMAP) = 4 份，每阶段都生成 4 份
加阶段后缀  ：顶点 2 份 + 片元 2 份 → 从 2×2 的乘法变成 2+2 的加法

关键字维度越多，这种"从乘法变加法"的收益越显著。注意：关键字必须确实只在该阶段代码里被引用；C# 端开关方式不变（仍是 EnableKeyword/DisableKeyword）。

4. 运行时按需编译 + 管线缓存

按需（on-demand）编译：不预编译所有变体，运行时遇到才编译。
管线缓存（Pipeline Cache）/ DDC：把编译结果缓存到磁盘，避免重复编译。UE 用 DDC（Derived Data Cache） + PSO Cache。
PSO 预缓存（PSO Precaching）：UE5 在关卡加载时提前收集并编译可能用到的 PSO，缓解运行时卡顿。

5. 关键字分级与材质分层

分级关键字：把关键字分为"全局必备"和"局部可选"，减少不必要的组合维度。
材质分层（Material Layering）/ 节点图：用可组合的材质层代替海量开关，从设计上抑制维度。

6. 引擎实践对照

引擎	主要手段
Unity	`multi_compile` / `shader_feature` / `dynamic_branch`；`IPreprocessShaders` 剥离；ShaderVariantCollection 预热
Unreal	Shader Permutation + `ShouldCompilePermutation()` 剥离；DDC 缓存；PSO Precaching
Vulkan/Metal 原生	Specialization Constants / Function Constants + Pipeline Cache

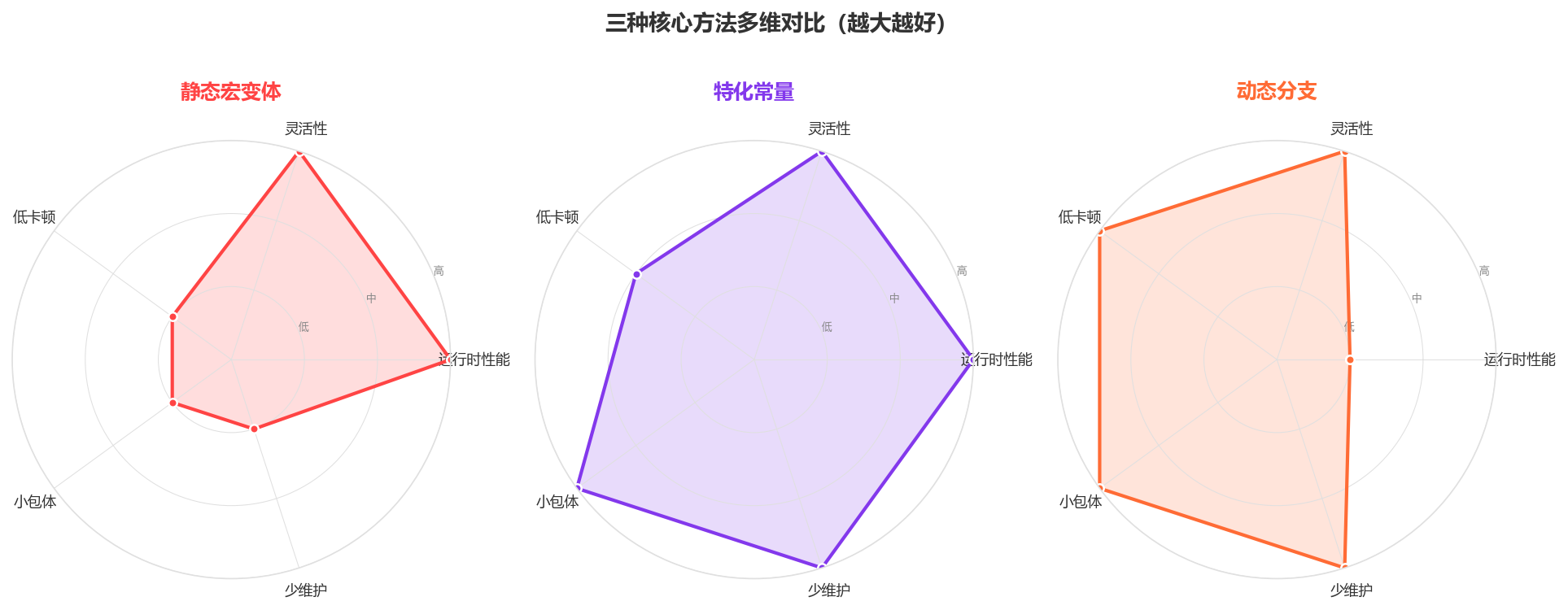

四、方法横向对比

方法	变体数量	运行时性能	灵活性	包体	卡顿风险
静态宏变体	爆炸	最优	编译期固定	大	高（首次编译）
特化常量	1 份源码	接近最优	PSO 创建时定	小	中（PSO 编译，可缓存）
动态分支	零	较低（占用率）	最高（逐 Draw）	最小	无
变体剥离	大幅减少	最优	编译期固定	中	中
按需编译+缓存	按需	最优	灵活	小	首次有，之后无

五、选型建议

没有单一最优解，实践中分层组合：

能用特化常量的平台（Vulkan/Metal）：用它替代大部分宏变体 —— 源码单一、包体小、性能好。
低成本、组合多的开关：用动态分支（配合 uniform），彻底消灭变体。
性能极度敏感、差异结构大的路径：保留静态宏变体，但用剥离只保留实际用到的。
对抗运行时卡顿：管线缓存 + PSO 预缓存 + 变体预热三管齐下。
从源头控制：用材质分层 / 关键字分级抑制组合维度，比事后补救更根本。

特化常量把"变体爆炸"从离线编译和包体中移除，用运行时 PSO 编译 + 缓存来承接；再辅以动态分支消灭低成本开关、剥离清除无用组合、缓存与预热对抗卡顿 —— 这套组合拳才是现代引擎的完整答案。

六、核心概念速查

概念	说明
Shader Variant	由关键字组合编译出的一份独立 Shader 机器码
multi_compile	Unity：编译所有变体组合，运行时可切换
shader_feature	Unity：只保留材质实际用到的变体
Specialization Constant	Vulkan/SPIR-V：PSO 创建时才确定值的常量，单一中间码
Function Constant	Metal 中特化常量的对应物
Dynamic Branching	用 uniform 值在 Shader 内分支，零变体
PSO / Pipeline State Object	管线状态对象，Shader 编译成机器码的载体
Pipeline Cache	缓存已编译 PSO，避免重复编译
Über-Shader	集成所有特性、靠开关裁剪的单一大 Shader

总结

Shader 变体爆炸源于预处理宏关键字组合的指数级增长，会导致构建时间、包体、内存膨胀和运行时卡顿。
特化常量（Vulkan Specialization Constants / Metal Function Constants）通过将常量值推迟到 PSO 创建时确定，将源码和包体层面的组合爆炸消除为单一 SPIR-V 中间码。
动态分支（含 Unity dynamic_branch）以运行时性能为代价实现零变体，适合低成本、高灵活度的开关场景。
变体剥离（shader_feature、阶段限定关键字、IPreprocessShaders）和管线缓存（Pipeline Cache、PSO Precaching）从不同环节压制变体数量或摊销编译开销。
实践中应根据平台能力、性能需求和开关特性分层组合多种策略，而非依赖单一方案。
