移动端 GPU 架构 - TBR 与 TBDR 详解
移动 GPU 与桌面 GPU 是两种架构哲学。本文深入基于瓦片的渲染（TBR/TBDR），解释它为何是移动端性能的地基。
引言：移动 GPU 的核心约束是带宽与功耗
移动 SoC 的 GPU 与 CPU 共享同一块系统内存，内存带宽远小于桌面独显，且访问外部内存极其耗电（发热、降频的主因）。所以移动 GPU 的设计目标是：尽量少访问外部内存。TBR/TBDR 正是为此而生。
一、两种架构：IMR vs TBR
| 桌面 IMR（即时模式渲染） | 移动 TBR（基于瓦片的渲染） | |
|---|---|---|
| 处理单位 | 整个 framebuffer | 小瓦片（Tile），如 16×16 / 32×32 |
| 帧缓冲位置 | 片外显存（VRAM） | 渲染时在片上 SRAM（Tile Buffer） |
| 每像素读写 | 走外部总线 | 在片上完成 |
| 带宽压力 | 大 | 小（只在最后写出 1× 结果） |
| 代表 | 桌面 NVIDIA/AMD | Mali、Adreno、PowerVR、Apple |
IMR 逐三角形直接写显存里的帧缓冲/深度缓冲，每次读写都走外部总线。TBR 则把屏幕切成小瓦片，每个瓦片的所有渲染都在片上高速 SRAM 中完成，最后只把结果写回一次。
二、TBR 的两阶段渲染流程
TBR 把一帧分成两个 Pass：
- ① Binning：先跑完所有几何，算出每个瓦片被哪些三角形覆盖，生成图元列表（写入外部的 Parameter Buffer / FrameData）。
- ② Rendering：逐瓦片处理 —— 该瓦片的光栅化、着色、深度/模板测试全在片上 Tile Buffer 完成，结束后只把最终颜色写回系统内存。
代价：几何要处理两遍相关数据（Binning 阶段的图元列表有外部写入开销）；几何量极大时 Parameter Buffer 带宽也需注意。
三、片上内存与带宽收益

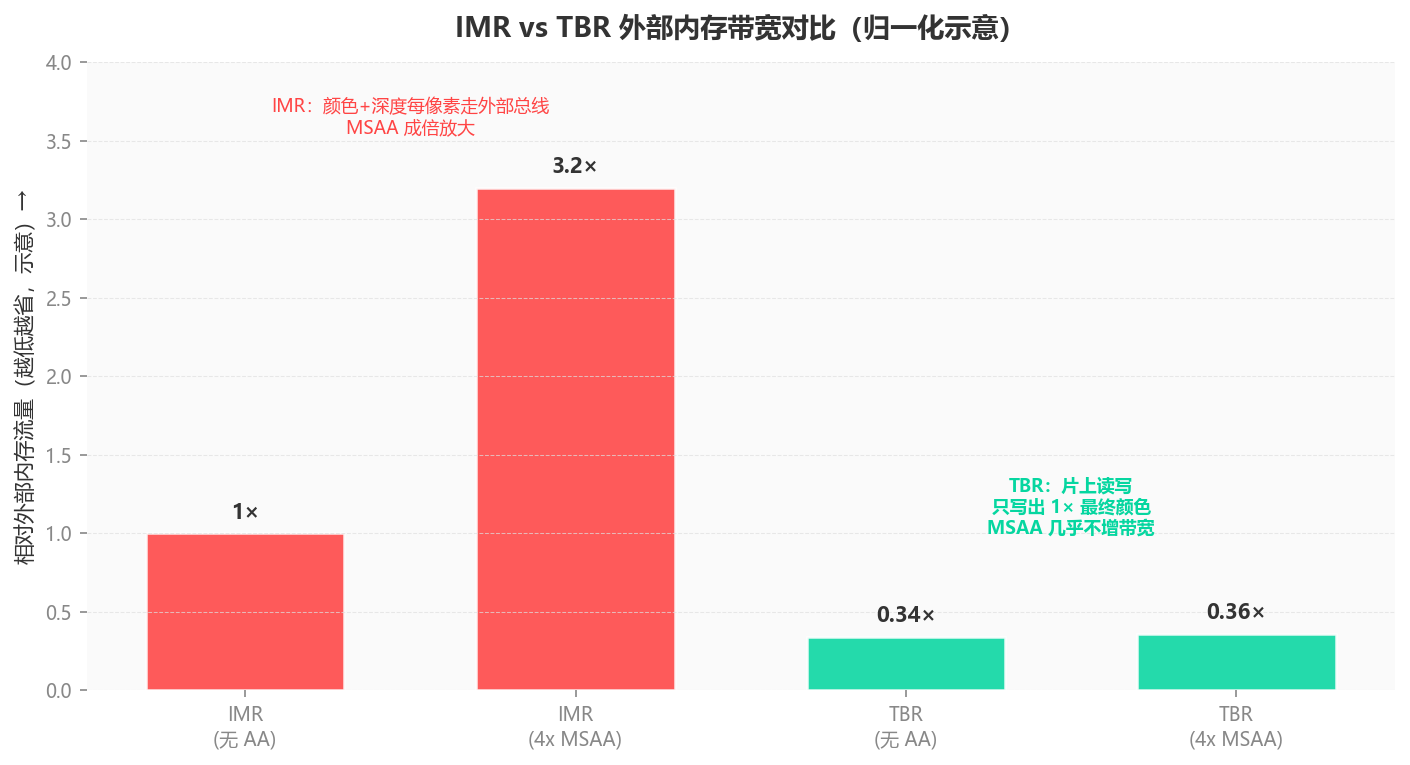

TBR 的核心收益是大幅削减外部内存流量：
- IMR：颜色/深度每像素都读写外部显存；开 MSAA 更是成倍。
- TBR：颜色/深度在片上反复读写（近乎零外部带宽），只在瓦片完成时写出 1× 最终颜色；深度/模板通常无需写回外部。
这带来两个重要推论：
- MSAA 近乎免费：多采样点存在片上 Tile Buffer，Resolve 也在片上，只写出 1×。
- 深度/模板可不写回：若后续不需要，声明为 不 store（DONT_CARE）/ memoryless，省下大量带宽。
四、TBDR：基于瓦片的延迟渲染
部分移动 GPU（PowerVR、Apple）是 TBDR（Tile-Based Deferred Rendering），在 TBR 基础上多了隐面消除（HSR, Hidden Surface Removal）：
- 在瓦片内先解算可见性（哪些片元最终可见），再对可见片元着色 → 从根本上消除不透明物体的 Overdraw。
- 效果类似硬件级的完美 Early-Z，但更彻底。
对比（大致）：
| 厂商 | 架构 | 特点 |
|---|---|---|
| Arm Mali | TBR | 部分型号有 Forward Pixel Kill 等剔除 |
| Qualcomm Adreno | TBR（含 FlexRender，可切 IMR-like） | 灵活，可按情况选模式 |
| Imagination PowerVR | TBDR | HSR 隐面消除，Overdraw 抑制强 |
| Apple GPU | TBDR | 源自 PowerVR 谱系，片上内存大 |
五、对移动端优化的启示
理解 TBR/TBDR 后，很多移动端"玄学优化"就有了根据：
| 做法 | 原因 |
|---|---|
| 正确设置 RT 的 Load/Store Action | 不需要的历史内容用 Clear/DontCare load、不需要的结果用 DontCare store，避免瓦片进出时的无谓外部读写 |
| 用 memoryless / transient 附件 | 深度、MSAA、临时 RT 只存在于片上，不分配系统内存 |
| 避免帧中途频繁切换 RT | 每次切 RT 会刷新（flush）瓦片到内存，打断片上流水，带宽暴增 |
| 避免在 Pass 中途读回颜色/深度 | 强制解析瓦片到内存，破坏 TBR 优势（很多后处理写法在移动端很贵） |
| MSAA 优先于后处理 AA | 片上 MSAA 近乎免费，而全屏后处理 AA 有带宽成本 |
| 仍要控制 Overdraw | TBDR 能消不透明 Overdraw，但半透明混合仍会重复着色 |
| 纹理压缩（ASTC） | 直接降采样带宽。 |
六、Framebuffer Fetch：同像素可读、跨像素需解析
上一节说"避免在 Pass 中途读回颜色/深度"，但这有个重要辨析 —— 要区分读的是当前像素还是其它像素：
| 读什么 | 能否在 Pass 中途读 | 代价 | 手段 |
|---|---|---|---|
| 当前正在写的那个像素的颜色/深度 | 能 | 廉价（数据就在片上瓦片） | Framebuffer Fetch / Input Attachment |
| RT 的其它像素（邻域/整张采样） | 不能（需先解析回内存） | 昂贵（flush + 回读） | 拆成独立 Pass / ping-pong 双缓冲 |
当前像素：Framebuffer Fetch（廉价，且被鼓励）
当前像素就在片上 Tile Buffer 里，读它几乎免费。这就是可编程混合（programmable blending） 的基础：
- Vulkan：Subpass Input Attachment（读同一 render pass 前序 subpass 在当前像素产出的值）。
- Metal：片段着色器的
[[color(n)]]输入 / programmable blending。 - OpenGL ES：
GL_EXT_shader_framebuffer_fetch。 - Unity：URP 支持 Framebuffer Fetch，可在 RenderGraph 里用 Input Attachment 合并 Pass、让中间结果留在片上。
跨像素：必须先解析（这才是要避免的回读）
TBR 上只有当前瓦片在片上，RT 的其它像素可能还没算、也不在内存。想任意采样，就得结束 Pass → 解析瓦片写回内存 → 当纹理绑定 → 新 Pass 采样，这就是昂贵的 flush + 回读。需要邻域采样（模糊/折射/扭曲）应拆 Pass 或用 ping-pong。
它是移动端延迟渲染省带宽的关键
移动端延迟渲染正是靠 Framebuffer Fetch/Input Attachment：在同一 render pass 内片上读 G-Buffer 做光照，避免把肥厚 G-Buffer 写回系统内存再读回 —— 直接缓解了"延迟渲染在移动端带宽爆炸"的问题。这也是为什么"延迟渲染在移动端要谨慎，但用对 Framebuffer Fetch 就可行"。
七、注意点
- 几何不是免费的：TBR 的 Binning 要处理全部几何并写图元列表，几何量过大会让 Parameter Buffer 带宽成为新瓶颈 —— 移动端仍需 LOD、剔除。
- 真机测量：TBR 行为、带宽、发热只有在真机 + 平台工具（Arm Streamline、Android GPU Inspector、Xcode）上才准，编辑器/桌面测不出。
- 延迟渲染在移动端要谨慎：大 G-Buffer 与 TBR 的片上思路冲突，带宽代价高。
附：核心概念速查
| 概念 | 说明 |
|---|---|
| IMR | 即时模式渲染，桌面架构，直接读写显存帧缓冲 |
| TBR | 基于瓦片渲染，片上 Tile Buffer，两阶段（Binning + Rendering） |
| TBDR | TBR + 隐面消除（HSR），消除不透明 Overdraw（PowerVR/Apple） |
| Tile Buffer | 片上高速 SRAM，一个瓦片的颜色/深度驻留于此 |
| Binning Pass | 把图元按瓦片归类，生成每瓦片图元列表 |
| memoryless / DontCare | 声明附件只在片上、不写回，省带宽 |
| HSR | 隐面消除，着色前解算可见性 |
总结
TBR/TBDR 是移动 GPU 为应对带宽和功耗约束而采用的架构设计，核心思路是将屏幕划分为小瓦片，在片上 SRAM 中完成每个瓦片的所有渲染操作，最终只写回一次结果，从而大幅降低外部内存访问。TBDR 在此基础上通过隐面消除进一步消除不透明物体的 Overdraw。理解这些机制能为移动端渲染优化提供明确的指导：合理设置 Load/Store Action、使用 memoryless 附件、避免频繁 RT 切换和 Pass 中回读、优先使用片上 MSAA 和 Framebuffer Fetch，并在几何处理上保持克制。移动端性能优化应始终以减少外部内存访问为根本原则。
